Les indices de protection IP définissent le degré de protection d’un appareil contre les contacts avec les corps étrangers comme la poussière et l’eau. Selon le DIN, l’abréviation IP signifie « International Protection ». En anglais, cependant, il est utilisé comme « Ingress Protection« , ce qui en français signifie « protection d’entrée ». Dans le langage courant, le terme « indice de protection IP » est également fréquemment utilisé. À proprement parler, ceci n’est toutefois pas correct : le mot indice de protection s’utilise normalement lorsqu’on évoque une protection contre les dangers de la tension électrique. Cependant, l’abréviation IP permet de comprendre rapidement ce qui est réellement en jeu. Dans notre guide, vous apprendrez ce que signifient les différents chiffres et quels types de protection sont adaptés à l’extérieur ou à l’intérieur – avec un tableau clair des types de protection IP les plus courants.
Qu’est-ce qu’un indice de protection ?
Dans l’industrie et le commerce en particulier, les appareils et systèmes électriques sont exposés à des contraintes particulières. Ils doivent soit résister à diverses conditions climatiques à l’extérieur et à la poussière, aux vapeurs chimiques ou à l’humidité à l’intérieur. C’est pourquoi les appareils doivent être installés dans leur boîtier de telle sorte qu’ils ne subissent aucun dommage sous ces influences sous risques de déclenchement d’incendie ou d’un accident du travail.
Des indices de protection IP ont été introduits pour les différentes conditions environnementales. Les codes IP définissent dans quelle mesure un appareil est protégé et contre quelles influences. Ils sont définis avec précision dans la norme DIN EN 60529. Une combinaison de deux chiffres indique le niveau de protection. Le code suit le schéma IP XY :
- Le premier chiffre (X) indique l’indice de protection contre les contacts et la protection contre les corps étrangers et les risques d’ESD.
- Le deuxième chiffre (Y) définit la protection contre l’eau.
Les commandes électriques de nos transpalette électriques et de gerbeurs électriques, par exemple, sont protégées par un encapsulage spécial conformément à l’indice de protection IP nécessaire. Cela signifie qu’ils sont résistants aux influences extérieures et ont une durée de vie plus longue que les chariots de manutention non protégés à cet effet.
Code de protection IP numéro 1 : protection contre les contacts et les corps étrangers
Le premier chiffre d’un code IP indique le degré de protection d’un appareil contre les contacts (par exemple avec les mains) ainsi que contre les corps étrangers tels que la poussière, les petits cailloux ou les fils. Plus le chiffre est élevé, plus la protection est grande :
- 0 = aucune protection
- 1 = protection contre le contact avec le dos de la main et les corps étrangers solides plus volumineux d’un diamètre de 50 mm ou plus
- 2 = protection contre le contact avec les doigts et les corps étrangers moyennement solides d’un diamètre de 12,5 mm ou plus
- 3 = Protection contre l’accès avec des outils et des petits corps étrangers solides d’un diamètre de 2,5 mm ou plus
- 4 = protection contre l’accès par des fils et de très petits corps étrangers solides d’un diamètre de 1 mm ou plus
- 5 = protection complète contre le contact et protection contre la poussière en grandes quantités
- 6 = protection complète contre les contacts et étanchéité totale à la poussière
Code de protection IP numéro 2 : protection de l’eau
Le deuxième numéro de code des classes de protection IP fait référence à la protection contre l’humidité et les grandes quantités d’eau. Là aussi, plus le chiffre est élevé, mieux l’appareil est protégé :
- 0 = Aucune protection
- 1 = Protection contre les chutes d’eau en cas de chute verticale
- 2 = Protection contre les chutes d’eau en biais lorsque le boîtier est incliné jusqu’à 15°.
- 3 = Protection contre les pulvérisations d’eau jusqu’à un angle de 60°.
- 4 = Protection contre les éclaboussures d’eau de toutes parts
- 5 = Protection contre les jets d’eau de tous les côtés à partir d’une seule buse
- 6 = Protection contre les forts jets d’eau
- 7 = Protection contre l’immersion temporaire
- 8 = Protection contre l’immersion permanente (étanchéitétotale)
Les types d’indice de protection : aperçu
En combinant les numéros de code 1 et 2, l’indice de protection IP fournit des informations sur le contact, les corps étrangers et la sécurité aquatique d’un appareil. Si un chiffre n’est pas pertinent pour le cas concerné, il est remplacé par un X. Le code est alors, par exemple, IPX4. Les types de protection de la propriété intellectuelle les plus courants sont présentés dans le tableau suivant :
| Indice IP | Indice de protection | Domaines d’application |
|---|---|---|
| Que signifie l’indice de protection IP20 ? | • Protection contre le contact avec les doigts et les corps solides d’un diamètre de 12,5 mm ou plus | • Lampes dans les pièces intérieures sèches • Armoires électriques |
| Que signifie l’indice de protection IP23 ? | • Protection contre le contact avec les doigts et les corps solides à partir d’un diamètre de 12,5 mm et contre les chutes de pulvérisation jusqu’à un angle de 60° | • Lampes et appareils pour les zones extérieures couvertes |
| Que signifie l’indice de protection IP40 ? | • Protection contre l’accès des corps étrangers filiformes et granuleux | • Dispositifs dans des pièces intérieures sèches, où l’on travaille par exemple avec des granulés ou de la poussière grossière |
| Que signifie l’indice de protection IP44 ? | • Protection contre l’accès des fils et des corps étrangers granuleux ainsi que contre les éclaboussures d’eau de tous les côtés | • Lampes et appareils dans les pièces humides, les salles de bains et les zones extérieures couvertes |
| Que signifie l’indice de protection IP54 ? | • Protection complète contre les contacts, la poussière et les projections d’eau de toutes parts | • Espaces intérieurs et extérieurs • Installations industrielles • Ateliers |
| Que signifie l’indice de protection IP55 ? | • Protection complète contre les contacts • Protection contre la poussière • Protection contre les jets d’eau | • Espaces intérieurs et extérieurs • Séchoirs de véhicules |
| Que signifie l’indice de protection IP65 ? | • Protection complète contre les contacts, étanche à la poussière • Protection contre les jets d’eau | • Les pièces humides • Les zones extérieures • Les installations industrielles où le travail est effectué avec des liquides ou des matériaux très poussiéreux |
| Que signifie l’indice de protection IP67 ? | • Protection complète contre le contact, étanche à la poussière • Protection contre l’immersion temporaire | • Pièces humides • Zones extérieures • Douches/bains, près des plans d’eau |
| Que signifie l’indice de protection IP68 ? | • Protection complète contre le contact, étanche à la poussière • Protection contre l’immersion permanente | • Zones humides et extérieures • Salles de bain, plans d’eau intérieurs, réservoirs d’eau, baignoires, etc. |
Quelle est l’indice de protection IP adaptée à une utilisation en intérieur ?

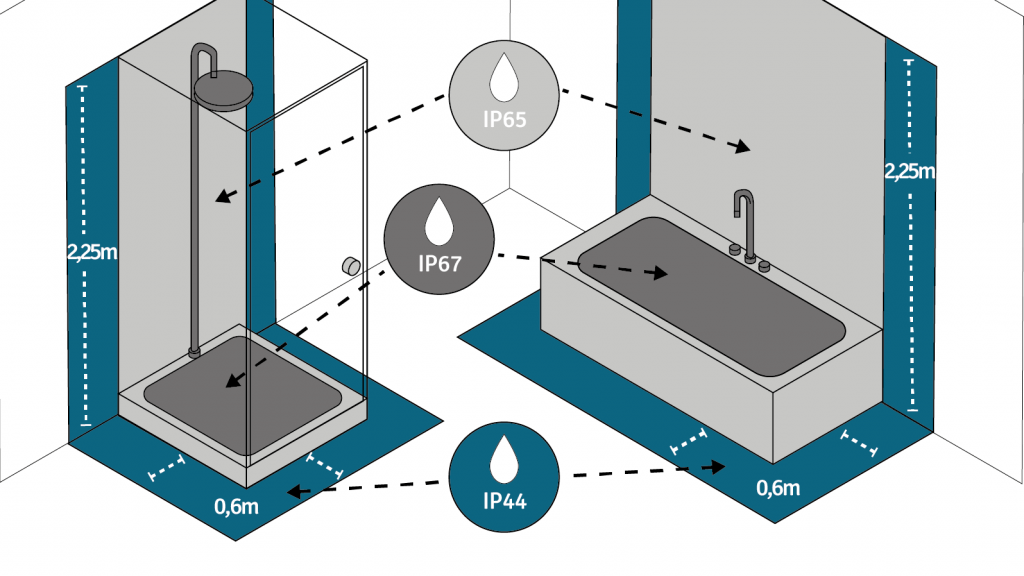

Pour les zones intérieures sèches, la classe IP 20 est tout à fait suffisante. Si l’appareil doit être mieux protégé contre les contacts et les très petits corps étrangers, l’indice de protection IP40 est recommandé. La situation est différente dans les pièces humides telles que les salles de bain, les cuisines ou les installations industrielles qui fonctionnent avec des liquides. Ici, il faut au moins l’indice de protection IP44. Si l’appareil est exposé à des jets d’eau, il doit répondre à la norme IP65. S’il est temporairement ou définitivement sous l’eau, les indices de protection IP67 ou IP68 sont appropriés.
Quelle est l’indice de protection IP requise pour une utilisation en extérieur ?
Les appareils installés à l’extérieur doivent pouvoir résister à des conditions météorologiques en constante évolution. S’ils sont situés à proximité du bâtiment, par exemple sur un balcon ou sous un auvent, les indices de protection IP23 ou IP44 sont suffisants. Les appareils qui sont exposés au vent, à la pluie ou à la neige à l’extérieur doivent avoir un indice de protection IP54, IP55 ou IP67.
FAQ sur les indices de protection IP
Le marquage d’un indice de protection IP indique si un appareil électrique est adapté à une utilisation dans certaines conditions environnementales (par exemple l’humidité) et permet une utilisation en toute sécurité. Par exemple, la mention « étanche » devrait toujours être accompagnée de l’indice de protection IP correspondant.
Pour les espaces intérieurs secs, la classe IP 20 suffit amplement. Si l’appareil doit être mieux protégé contre les contacts et les très petits corps étrangers, l’indice de protection IP40 est recommandé.
Il en va autrement dans les pièces humides comme les salles de bains, les cuisines ou les installations industrielles qui utilisent des liquides. Dans ce cas, la classe de protection IP44 au moins est nécessaire.
Si l’appareil est exposé à des jets d’eau, il doit répondre à la norme IP65. S’il se trouve temporairement ou durablement sous l’eau, les classes de protection IP67 ou IP68 conviennent.
Les appareils installés à l’extérieur doivent pouvoir résister à des conditions météorologiques changeantes. S’ils se trouvent à proximité du bâtiment, par exemple sur un balcon ou sous un auvent, des classes de protection telles que IP23 ou IP44 sont suffisantes. Les appareils exposés au vent, à la pluie ou à la neige à l’extérieur nécessitent une protection de classe IP54, IP55 ou IP67.
Avertissement : Veuillez noter que les règlements mentionnés ici ne sont qu’une sélection des principales exigences légales. Pour de plus amples informations, veuillez vous référer à la législation et aux textes juridiques éventuellement énumérés ici et, le cas échéant, à d’autres recueils de règlements et de textes officiels. En cas de doute, des experts peuvent et doivent également être consultés pour une mise en application concrète et adéquate de ces règlements dans l’entreprise.
