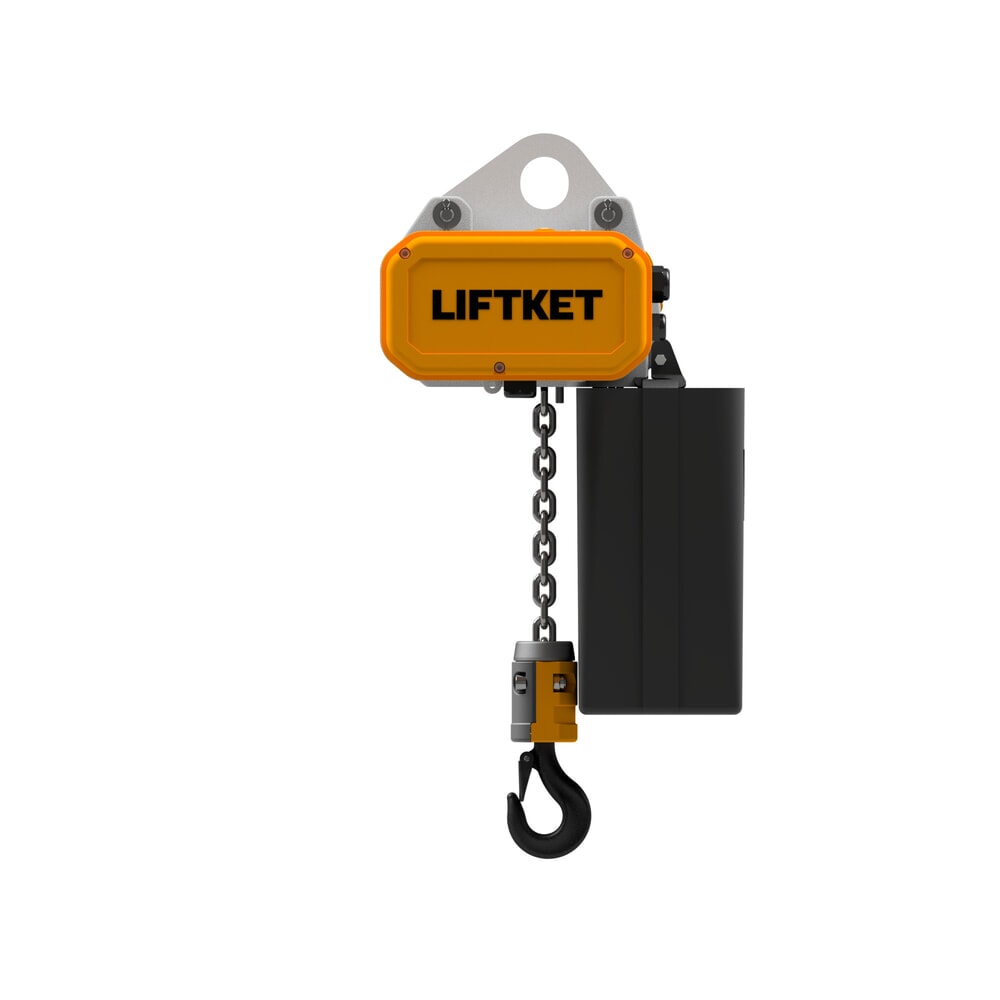

- Palan à chaîne électrique LIFTKET avec accrochage à trou unique certifié TÜV
- Système de freinage/embrayage de sécurité breveté pour une sécurité améliorée
- Durée sous tension élevée et fonctionnement silencieux
17 jours ouvrables

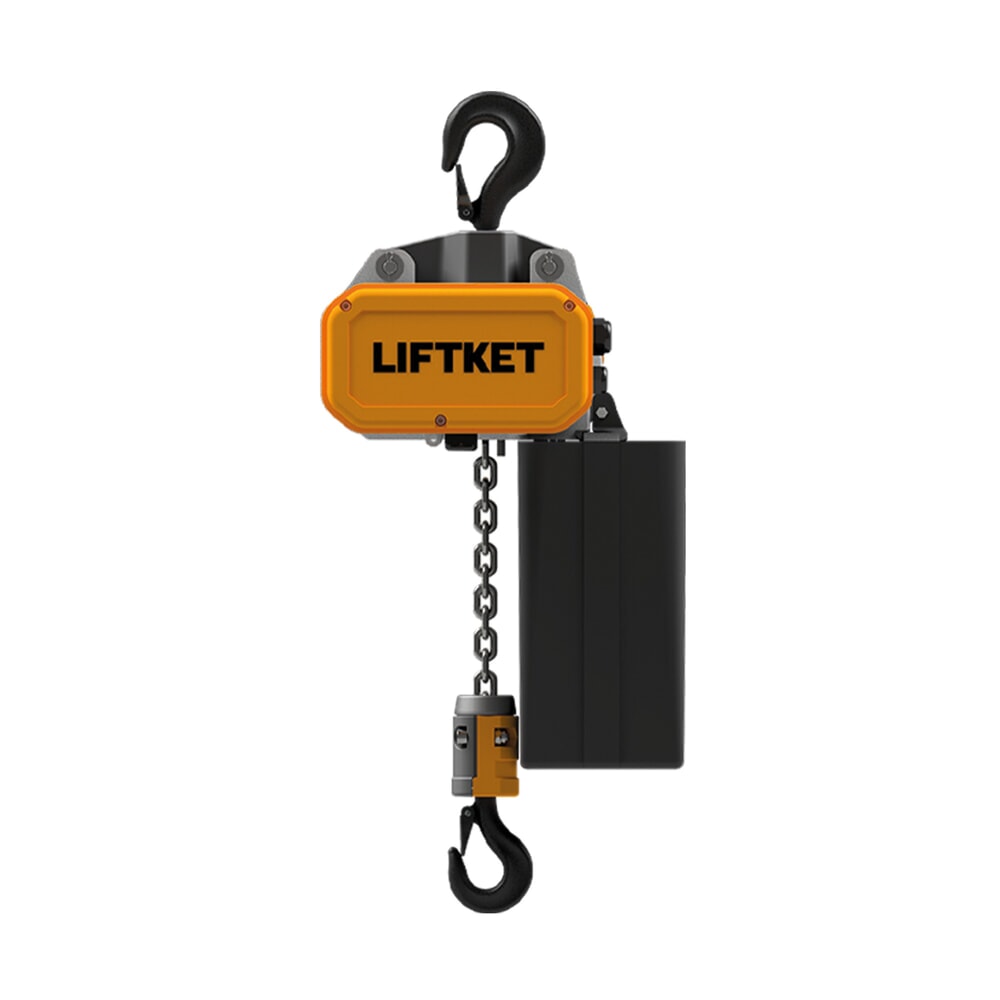

- Palan à chaîne électrique LIFTKET S-Line avec suspension par crochet certifié TÜV
- Système de freinage/embrayage de sécurité breveté pour une sécurité améliorée
- Durée sous tension élevée et fonctionnement silencieux
17 jours ouvrables

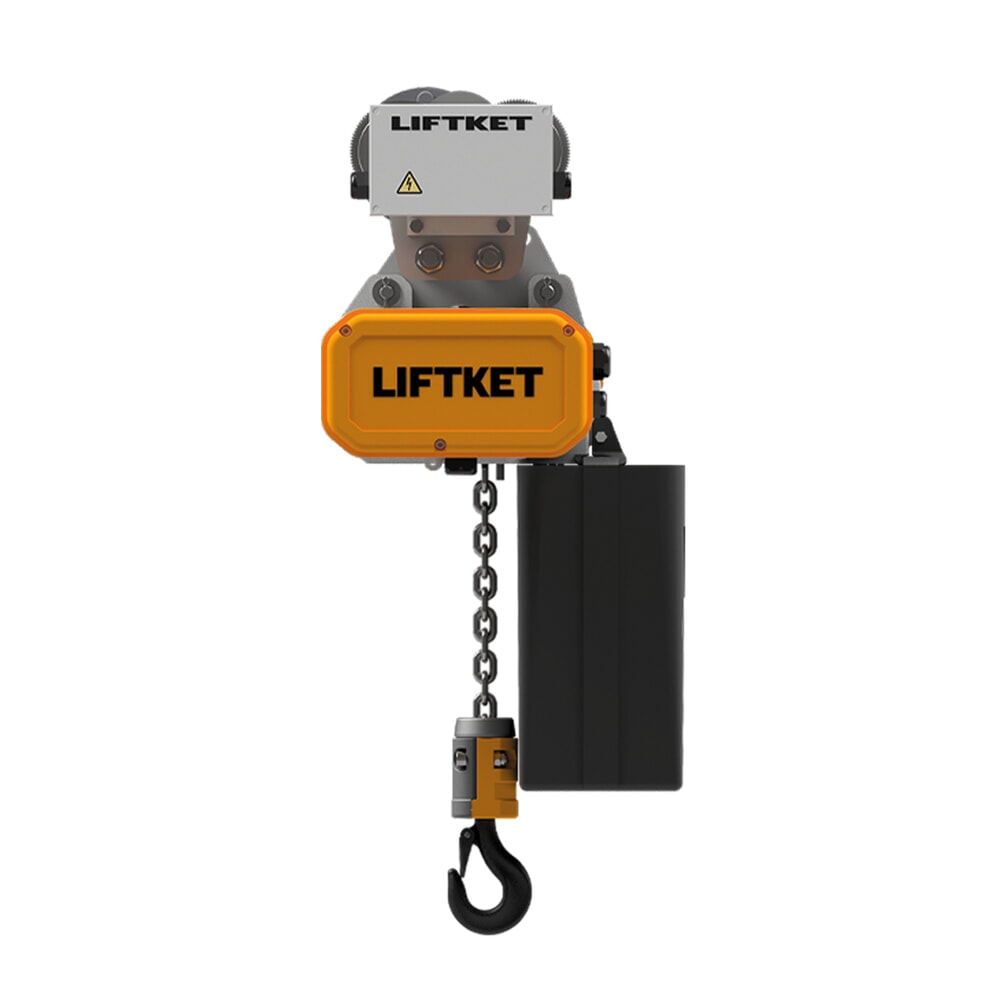

- Palan à chaîne électrique LIFTKET extrêmement résistant avec mécanisme de déplacement électrique
- Commande et câble pilote inclus pour une utilisation confortable
- Boîtier métallique léger et hauteur de construction réduite pour une utilisation optimale de l'espace
32 jours ouvrables

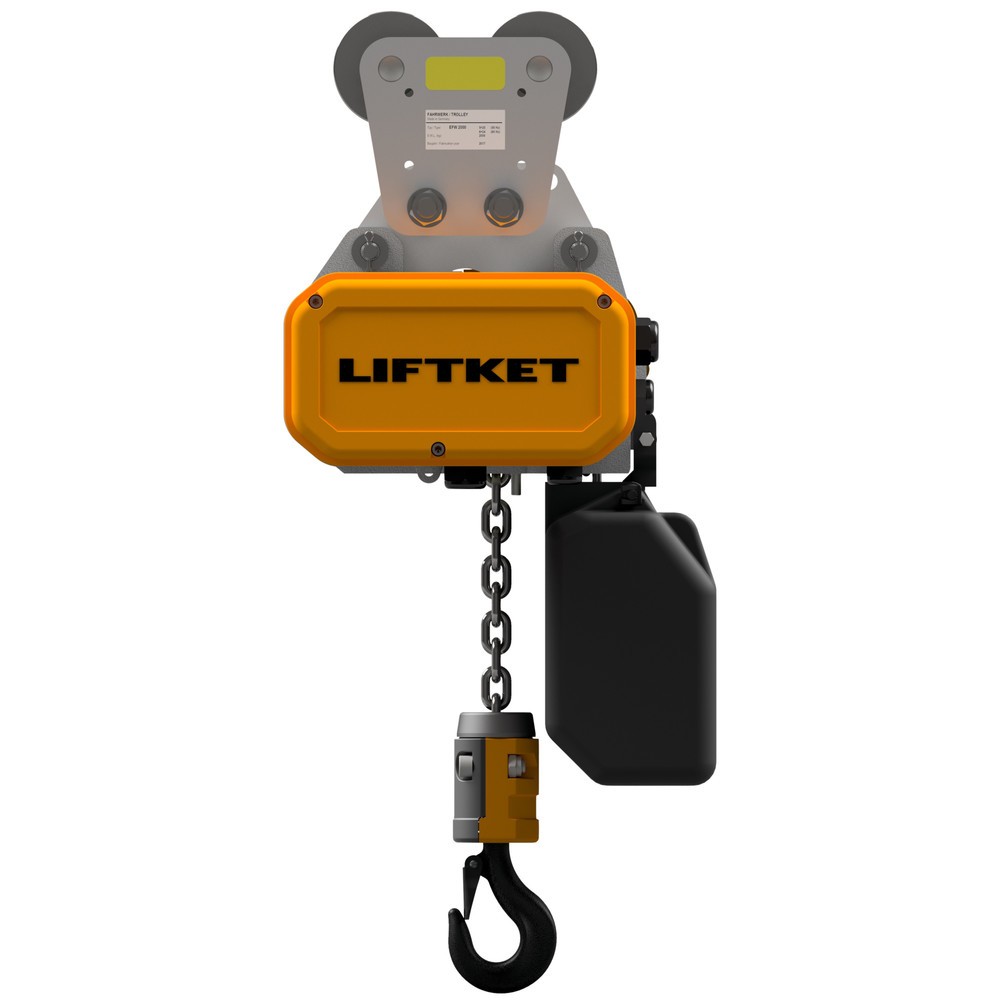

- Palan à chaîne électrique très résistant avec mécanisme de déplacement manuel
- Faible poids propre et hauteur de construction réduite pour une utilisation optimale de l'espace
- Hauteur d'élévation de 3 m
32 jours ouvrables
Comment choisir le bon palan à chaîne électrique
- Choisissez votre palan à chaîne électrique en fonction du type de suspension
- Faire son choix selon la capacité de charge, la hauteur de levage et la vitesse de levée
- Choisir son palan à chaîne électrique en fonction de la durée de vie théorique
- Commande et alimentation du palan à chaîne électrique
- FAQ sur les palans à chaîne électrique
Les palans électriques à chaîne sont des aides indispensables pour de nombreuses entreprises et entrepôts, car ils permettent de soulever et d’abaisser de lourdes charges sans demander un effort manuel de la part du personnel. Un palan à chaîne avec châssis peut même être déplacé sur des rails de plafond. Un palan à chaîne électrique est disponible en version chariot manuel qui se déplace par traction manuelle, et en version chariot électrique qui se déplace électriquement par télécommande.
Avec les palans à levier et à chaîne manuels, seules les versions à entraînement électrique peuvent soulever des charges avec un support moteur. À l’inverse, les charges du palan à chaîne électrique peuvent être abaissées et levées entièrement de manière électrique à l'aide d'un moteur. Le palan à chaîne électrique est donc adapté partout où de lourdes charges doivent souvent être déplacées, par exemple :
- Aux postes de montage,
- lors de l'équipement de machines et d'installations ou lors du changement d'outils sur des machines,
- dans les entrepôts,
- dans l'industrie alimentaire.
Chez Jungheinrich PROFISHOP, vous trouverez différents modèles de fabricants renommés tels que LIFTKET. Chaque palan à chaîne électrique de notre gamme est déplacé électriquement via un moteur de levage refroidi, permettant une utilisation longue durée. Le moteur de levage est protégé contre les projections d'eau et les dépôts de poussière selon la classe de protection IP 54 et convient donc aussi bien pour une utilisation en atelier qu'en extérieur. De plus, chaque palan à chaîne électrique modulaire nécessite un entretien très réduit.
1. Choisissez votre palan à chaîne électrique en fonction du type de suspension
Les palans électriques peuvent être suspendus de différentes manières. Cela varie si les charges doivent être déplacées uniquement à la verticale ou aussi à l’horizontale. Tandis qu'un palan à chaîne stationnaire ne peut lever et abaisser des charges qu'à l'aide d'une commande électrique, un palan à chaîne électrique avec chariot peut aussi déplacer des charges horizontalement le long d'une poutre en acier avec un profil en I :
| Type de suspension | Caractéristiques et sens de transport |
|---|---|
Palan à chaîne électrique avec suspension à œillet
|
|
Palan à chaîne électrique avec crochet
|
|
Palan à chaîne électrique avec chariot manuel
|
|
Palan à chaîne électrique avec chariot électrique
|
|
2. Faire son choix selon la capacité de charge, la hauteur de levage et la vitesse de levée
Lors du choix d'un palan à chaîne électrique, il est important de choisir les bonnes dimensions pour effectuer les travaux de levage requis de manière fiable, sûre et efficace. Le choix dépend donc de trois paramètres : capacité de charge, hauteur de levage et vitesse de levée.
Capacité de charge
Choisissez un palan à chaîne électrique avec une capacité de charge adaptée aux charges que vous soulevez. La largeur de la bride du support doit également être sélectionnée en fonction de la capacité de charge du palan à chaîne. Les chariots de notre gamme peuvent être utilisés avec des largeurs de bride de 60 à 106 mm. Si la charge maximale se situe dans la plage limite de deux modèles, choisissez celui avec la capacité de charge la plus élevée.
Hauteur de levage
La hauteur de levage correspond à la longueur de la distance parcourue verticalement par la charge lors de sa montée et de sa descente. En fonction de la hauteur à laquelle vous souhaitez fixer le palan à chaîne, la chaîne de levage doit présenter la longueur nécessaire. Assurez-vous que le crochet peut être abaissé au moins jusqu'au sol. Pour choisir la bonne hauteur de levage, tenez compte des points suivants :
- À quelle hauteur le palan à chaîne est-il suspendu ?
- Le palan à chaîne est-il également utilisé dans les creux du sol, par exemple, dans les fosses d'entretien, les sous-sols, etc. ?
Par exemple, si vous suspendez le palan à chaîne à une hauteur de 5 m au-dessus du sol, mais que vous souhaitez le descendre dans une fosse de 1 m de profondeur, la hauteur de levage doit être d'au moins 6 m pour que le crochet de charge atteigne le fond de la fosse.
Vitesse de levée
Pour la vitesse de levage, on distingue le levage principal et le levage lent. Les palans à chaîne électrique à un étage n’offrent qu'une seule vitesse de levage, tandis que les dispositifs à deux étages permettent de basculer entre le levage principal et le levage lent.
Pour les modèles à deux étages, le levage principal présente une vitesse plus élevée que le levage lent. Il est plus adapté au placement approximatif de la charge, tandis que le levage fin peut être utilisé pour déposer ou déplacer la charge avec précision et douceur.
| Vitesse de levée | Convient pour |
|---|---|
| Une vitesse de levage lent (moins de 1 m/min) |
|
| Une vitesse de levage principal élevée (jusqu’à 12 m/min) |
|
3. Choisir son palan à chaîne électrique en fonction de la durée de vie théorique
La durée de vie théorique définit le nombre d’heures de fonctionnement durant lequel le palan à chaîne électrique peut être utilisé au total et par jour. Les paramètres de performance du groupe moteur et le spectre de charge sont importants à cet égard. Ils sont spécifiés selon les normes FEM 9.511 et ISO 4301-1 :
| Groupe moteur | Spectre de charge léger | Spectre de charge moyen | Spectre de charge lourd | Spectre de charge très lourd |
|---|---|---|---|---|
| 1Bm/M3 | Durée totale de fonctionnement : 3 200 h Par jour ouvrable : jusqu'à 2 heures |
Durée totale de fonctionnement : 1 600 h Par jour ouvrable : jusqu'à 1 heure |
Durée totale de fonctionnement : 800 h Par jour ouvrable : jusqu'à 0,5 heure |
Durée totale de fonctionnement : 400 h Par jour ouvrable : jusqu'à 0,25 heure |
| 1Am/M4 | Durée totale de fonctionnement : 6 300 h Par jour ouvrable : 2-4 h |
Durée totale de fonctionnement : 3 200 h Par jour ouvrable : 1-2 h |
Durée totale de fonctionnement : 1 600 h Par jour ouvrable : 0,5-1 h |
Durée totale de fonctionnement : 800 h Par jour ouvrable : 0,25-0,5 h |
| 2 m/M5 | Durée totale de fonctionnement : 12 500 h Par jour ouvrable : 4-8 h |
Durée totale de fonctionnement : 6 300 h Par jour ouvrable : 2-4 h |
Durée totale de fonctionnement : 3 200 h Par jour ouvrable : 1-2 h |
Durée totale de fonctionnement : 1 600 h Par jour ouvrable : 0,5-1 h |
| 3 m/M6 | Durée totale de fonctionnement : 25 000 h Par jour ouvrable : 8-16 h |
Durée totale de fonctionnement : 12 500 h Par jour ouvrable : 4-8 h |
Durée totale de fonctionnement : 6 300 h Par jour ouvrable : 2-4 h |
Durée totale de fonctionnement : 3 200 h Par jour ouvrable : 1-2 h |
| 4 m/M7 | Durée totale de fonctionnement : 50 000 h Par jour ouvrable : plus de 16 heures |
Durée totale de fonctionnement : 25 000 h Par jour ouvrable : 8-16 h |
Durée totale de fonctionnement : 12 500 h Par jour ouvrable : 4-8 h |
Durée totale de fonctionnement : 6 300 h Par jour ouvrable : 2-4 h |
4. Commande et alimentation du palan à chaîne électrique
Les palans à chaîne que nous proposons sont commandés via une commande directe ou une commande par contacteur.
- L'avantage de la commande par contacteur est l'inversion de phase dans le moteur qui s'obtient avec de basses tensions à l'aide de contacteurs et de transformateurs. Si vous utilisez le palan à chaîne électrique plusieurs fois par jour, nous vous recommandons un modèle avec commande par contacteur pour garantir la sécurité au travail.
- En revanche, en cas de commande directe, la tension secteur est appliquée directement à l'unité de commande. Le palan à chaîne électrique avec commande directe convient à une utilisation sporadique.
La plupart des palans à chaîne électriques sont alimentés par un courant triphasé (tension secteur de 400 V), car c'est le seul moyen de fournir suffisamment d'énergie pour soulever et abaisser de grosses charges. Cependant, nous proposons également des palans électriques à chaîne fonctionnant sur 230 V. Ils conviennent aux petites charges jusqu'à 250 kg.
5. FAQ sur les palans à chaîne électrique
Les palans électriques à chaîne font partie des engins de levage. Ils disposent d’un moteur électrique qui monte et descend la charge suspendue à une chaîne. Un palan à chaîne électrique avec châssis permet également de transporter des charges horizontalement le long d’une poutre en acier.
Pour le palan à chaîne électrique, le moteur électrique facilite le levage et le déplacement des charges. Lorsque le moteur est allumé à distance, il génère un mouvement de rotation transmis via une boîte de vitesses. La boîte de vitesses ajuste la vitesse de rotation et augmente le couple nécessaire pour monter ou descendre la charge. Le mouvement de rotation généré par la boîte de vitesses est transmis à la chaîne avec des crochets de charge, permettant de supporter des charges élevées. Selon le modèle, l'alimentation électrique peut être assurée directement via le réseau électrique ou via un générateur séparé. Les palans électriques fonctionnent, au choix, en 230 V ou en 400 V.
Un palan à chaîne électrique peut être utilisé uniquement par le personnel ayant reçu une formation appropriée sur son fonctionnement. Les points suivants doivent également être respectés pendant le fonctionnement :
- La charge à ramasser doit être placée exactement sous le crochet de levage afin qu'elle soit soulevée parfaitement à la verticale, et non en biais.
- Personne ne doit se trouver sous la charge à aucun moment.
Les palans à chaîne électrique doivent être inspectés à chaque fois qu'une nouvelle chaîne est installée, au moins une fois par an, selon l’arrêté du 1er mars 2004 relatif aux vérifications des appareils et accessoires de levage.
- Palan à chaîne électrique suspendu à l'arrêt à un œillet ou un crochet : contrôle par une personne qualifiée avant mise en service.
- Palan à chaîne électrique avec châssis roulant et capacité de charge inférieure à 1 000 kg : contrôle par une personne qualifiée avant mise en service.
- Palan à chaîne électrique avec châssis et capacité de charge supérieure à 1 000 kg : réception par un expert avant mise en service.
