- Portique de levage mobile VETTER
- Pour un travail flexible sur des lieux de travail variables
- Conception compacte pour une utilisation dans des espaces restreints
33 jours ouvrables
- Portique de levage mobile VETTER avec chariot coulissant manuel
- Pour un travail flexible sur des lieux de travail variables
- Conception compacte pour une utilisation dans des espaces restreints
33 jours ouvrables
- Châssis pour grue portique en aluminium SCHILLING
- 4 roues directrices en tôle d'acier montées sur ressorts
- Frein de roue et de couronne d'orientation intégré
7 jours ouvrables
- Chaîne de sécurité pour trépied en aluminium
- Pour une bonne stabilité sur les surfaces lisses comme les sols d'atelier
- Ne peut être commandé qu'en combinaison avec le trépied
9 jours ouvrables
- Console murale pour grue portique SCHILLING en aluminium avec double traverse
- Idéal pour un positionnement au-dessus des ouvertures de portes ou de fenêtres
- Support pivotant à 180° sur la console murale (sans charge)
7 jours ouvrables
- Plaques en caoutchouc pour trépied en aluminium
- Pour une bonne stabilité sur les surfaces solides comme les routes ou les sols d'atelier
- Ne peut être commandé qu'en combinaison avec le trépied
9 jours ouvrables
- Pince à broche SC 0,5-17 pour quadripode en aluminium
- Capacité de charge : 500 kg
- Peut être commandé uniquement en combinaison avec le quadrupède
9 jours ouvrables

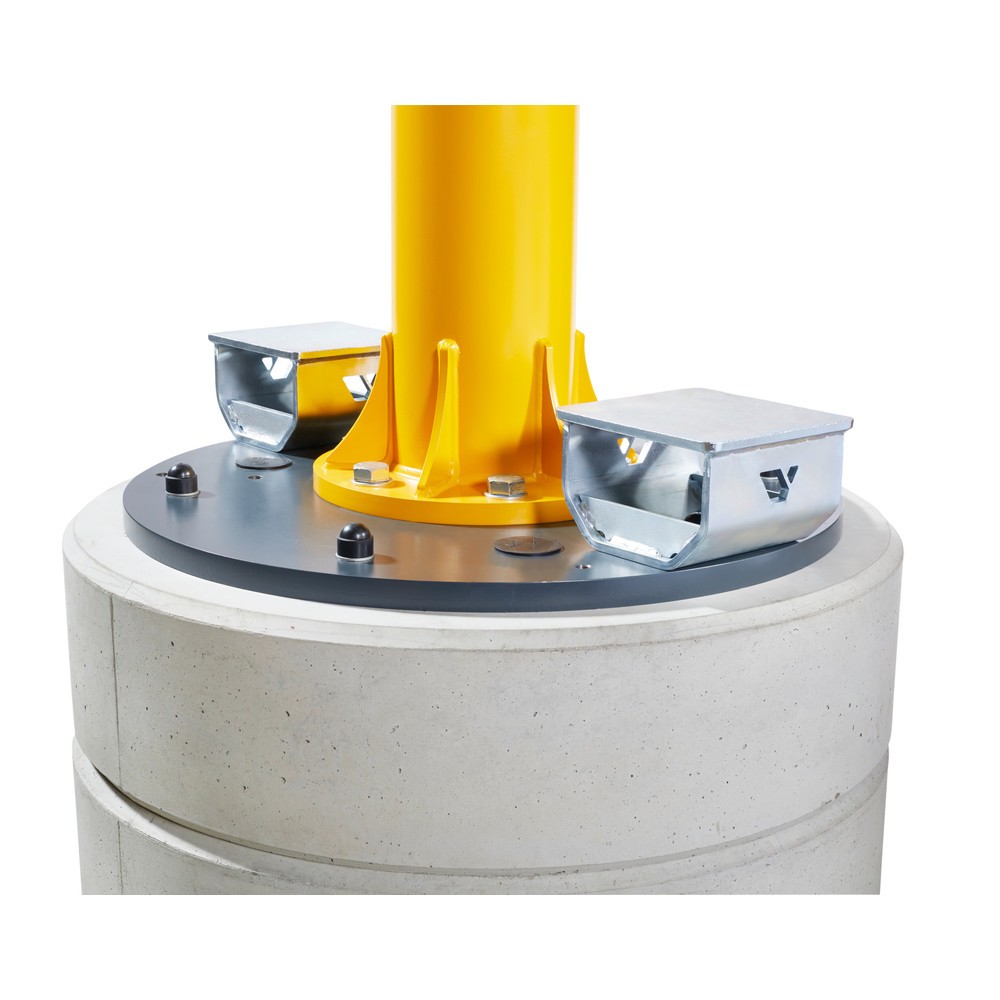

- Possibilité de prise d’un chariot élévateur
- Ouverture 190 x 80 mm pour fourches 150 x 50 mm
- Pour un montage sur le socle de fixation
31 jours ouvrables

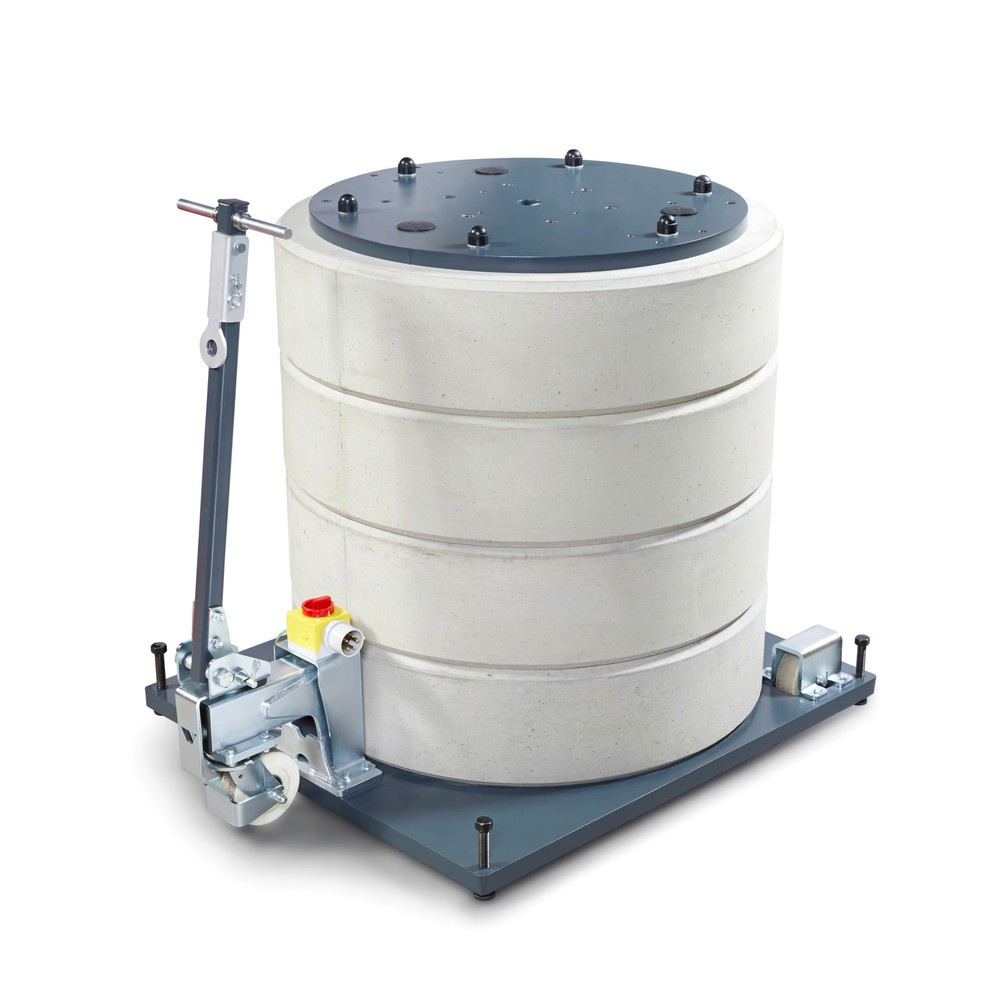

- Pour des déplacements sur un sol en béton plan
- Timon et attelage pour le transport par remorquage inclus
- Convient aux boulons d'attelage d'un diamètre maximal de 35 mm
31 jours ouvrables
Grues de levage et de chargement pour le levage de diverses charges
Avec une grue à portique ou de chargement aussi appelée chèvre de levage, les marchandises lourdes peuvent être soulevées et abaissées sans avoir recours à la force physique. Dans notre guide d'achat, nous vous indiquons quelle grue de chargement est la mieux adaptée à aux marchandises à hisser en fonction du lieu dans lequel la machine sera installée.
1. Qu'est-ce qu'une grue de levage ?
Avec une grue de levage, vous pouvez soulever et déposer des charges pouvant atteindre plusieurs tonnes et ainsi les déplacer vers un autre endroit, et cela en toute sécurité. Les portiques de levage fonctionnent pour la plupart d’entre eux selon un système de poulie, répondant aux lois de l'effet de levier. Une grue de levage est donc composée de différents éléments. Un cadre va être la structure du portage.
Ce cadre est constitué d’un bras qui porte la flèche, mais aussi d’un châssis qui peut être fixe ou mobile grâce à des roues. Et enfin, le vérin hydraulique assure la levée des marchandises, sans que cela ne nécessite de l’effort pour la personne activant la grue. Les grues de levage peuvent être orientées dans différentes directions et, selon le modèle, elles peuvent être aussi utilisées pour des applications mobiles.
Contrairement aux appareils de levage simples, la charge d'une grue de chargement peut être guidée de manière tridimensionnelle dans l'espace, soit vers l’avant, le haut ou de droite à gauche. Une chèvre peut donc porter 2 tonnes pour les chantiers de construction, ou être une petite grue de levage très utile dans les ateliers de mécaniques pour soulever des moteurs. Pour qu'une grue de chargement puisse supporter des poids importants, son cadre doit être constitué d’un métal stable, quel que soit le modèle choisi.
Il existe des grues de levage à trois pieds ou tripodes, à colonnes pour les marchandises lourdes, ainsi que les grues d’atelier autrement appelées chèvres et dont le châssis peut être écarté ou parallèle. Grâce au palan fixé à la grue de chargement, vous pouvez transporter les marchandises à différentes hauteurs de manière fiable et sûre. De nombreuses variantes de grues de levage disposent également d'une flèche de grue avec chariot, ce qui étend considérablement le rayon d'action : pour placer les marchandises ailleurs, le bras de la grue peut être allongé ou déplacé en cercle.
2. Comment choisir la bonne grue de chargement ?
En fonction de la forme et du poids des matériaux à transporter ou de la nature du chantier, une grue de levage doit présenter des caractéristiques spécifiques concernant les points suivants :
Utilisation mobile ou stationnaire du travail
Chez Jungheinrich PROFISHOP, vous pouvez acheter des grues de levage qui peuvent être mobiles ou installée de façon fixe sur le site. Nombre de nos grues professionnelles de haute qualité peuvent être solidement ancrées au sol à l'aide de crochets ou de chevilles robustes. Des dispositifs de fixation appropriés sont installés à la base du piédestal. Mais il existe aussi des systèmes de levage à fixer au mur, cette fois non via le châssis mais directement grâce à la colonne. Ces grues murales sont à trouvées dans notre catalogue, que vous pourrez alors fixer à des poutres en maçonnerie et en acier conçues à cet effet.
Il est possible d’utiliser les portiques de levage sur différents sites, car ces derniers peuvent être facilement déplacés, même sous charge. Ces variants sont fabriquées de telle sorte qu'ils possèdent un châssis avec des roues, comme nos grues d'atelier et à contrepoids. Mais même sans roues, de nombreuses grues restent mobiles et peuvent ainsi être déplacées en étant fixés à des œillets. Les grues de chargement sont également particulièrement mobiles : ces grues de levage sont transportables en étant placées sur un camion ou une camionnette. Sur le site de chargement, la grue peut être chargée ou déchargée directement depuis le véhicule. Dès que le travail est terminé, la grue de chargement est repliée de manière à gagner de la place et à pouvoir être conduite sur d’autres sites ou ateliers par voie routière sans avoir quitté le véhicule pendant l’opération.
Le mécanisme
Le mécanisme qui permet de soulever des marchandises lourdes ainsi que le palan d'une grue de levage peuvent être de trois natures. Il s’agira ainsi d’une chèvre hydraulique, ou d’une grue de levage dont le moteur est électrique. Certains modèles de manutention sont manipulables manuellement :
| Type de moteur | Principes de fonctionnement |
|---|---|
| Électrique |
Une grue de levage électrique doit être raccordé à une connexion secteur appropriée. Le palan électrique à chaîne est actionné par un bouton de commande. Le câble tracteur qui passe sur le chariot alimente le palan. De plus, vous pouvez vous procurer un modèle dans lequel le bras pivotant est lui-aussi manœuvré électriquement. Une fonction d'arrêt d'urgence garantit la sécurité du grutage à tout moment. |
| Manuel |
Avec une grue de levage manuelle, vous actionnez le dispositif de levage et la poulie à la main via un treuil à câble. Si l'appareil dispose d'une flèche de grue manuelle, celle-ci doit également être pivotée manuellement dans la position souhaitée. |
| Hydraulique |
Les grues de levage avec une fonction rapide sont actionnées par des pompes hydrauliques. Cela est possible grâce à un vérin hydraulique qui permet de soulever les charges lourdes en toute sécurité, car ce dernier ne tombe pas en panne. Les marchandises peuvent également être abaissées de manière contrôlée à l'aide d'un levier ou d’une manivelle. |
Capacité de charge
La capacité de charge nominale des grues de levage ou de chargement est également décrite comme le poids maximum que peut soulever un portique. Elle est aussi connue sous l’appellation Working Load Limit (WLL). Le fabricant de l'équipement vous indiquera les limites de charge pour chaque élément porteur installé, qu’il s’agisse des câbles, des chaînes de levage, du vérin hydraulique et du châssis. Cependant, étant donné que tous les éléments d'une grue de levage sont interdépendants, la capacité de charge la plus faible est déterminante pour la capacité totale de charge. Elle est donc donnée à titre indicatif.
C'est pourquoi la capacité de charge nominale des différents modèles de grues est parfois très différente d’un modèle à l’autre : chez Jungheinrich PROFISHOP, vous pouvez obtenir un trépied léger en aluminium avec une capacité de charge de seulement 1 000 kg. Cependant, ces grues de levage peuvent très bien être transportées par camion en toute sécurité. En revanche, les grues à flèche pivotante en acier montées sur colonne dont le cadre annonce leur robustesse, permettent de lever des charges lourdes allant jusqu'à plus de six tonnes. Dans la gamme des capacités de charge moyennes, le poids de levage concerne toutes les marchandises jusqu'à 2 000 kg. Les grues d’atelier, quant à elles, auront une descente de charge très précise de l’ordre du millimètre.
Hauteur de levage
La hauteur de levage des grues dépend souvent de la hauteur totale du châssis. Pour certaines grues de levage, la flèche peut être déplacée et soulevée indépendamment du reste de la structure, ce qui augmente sa hauteur. Il faut donc préciser que certaines grues ont un cadre fixe qui ne permet pas d’allonger la flèche.
- Les grues de levage tripodes ou grues à trois pieds proposés par Jungheinrich PROFISHOP ont une très faible hauteur de levage entre 1 000 et 3 500 mm. Elles conviennent aux espaces confinés ou aux travaux de levage en profondeur.
- En revanche, nos grues pivotantes ou à flèche, par exemple, peuvent soulever toutes les charges au-dessus de leur hauteur libre, soit jusqu'à six mètres de hauteur.
- Des modèles plus grands, tels que les grues à tour pivotante ou à colonne, vous permettent même d'atteindre des hauteurs de levage de 50 à 100 mètres. Ces grues de charge sont principalement utilisées pour la construction de bâtiments ou de centrales éoliennes.
Longueur du faisceau
La longueur de la flèche d'une grue dépend du type de grue concerné et peut varier considérablement. Pour la plupart des grues de levage, le crochet qui permet de fixer la marchandise est situé sur le bras transversal de la grue et se déplace le long de celui-ci avec les charges. Le rayon d'action possible d'une grue de chargement est en conséquence assez large.
À titre d’exemple, Jungheinrich PROFISHOP propose des chèvres d'atelier dont la longueur du bras atteint presque trois mètres. Cette taille est suffisante pour permettre une utilisation efficace de la grue ou des pièces détachées. Les potences pivotantes montées sur pilier, en revanche, permettent une portée plus longue pour déplacer des matériaux de constructions.
Leurs poutres peuvent donc atteindre dix mètres ou plus. Cependant, la longueur des portiques, dont la poutre centrale est inamovible, varie également. Chez Jungheinrich PROFISHOP, vous trouverez des modèles plus petits avec des poutres d'environ trois mètres ou des versions avec une largeur de travail de six mètres.
Déchargement
La portée d'une grue de levage fait référence au périmètre dans lequel les charges peuvent être transportées avec le chariot et le palan sur la flèche de la grue. La longueur totale d'un bras de charge ne peut pas être utilisée complètement avec la capacité de charge maximale, car cette dernière diminue avec l’éloignement au pilier central. Plus la portée est grande, moins la flèche pourra supporter une charge à sa capacité maximum. Par conséquent, en fonction du modèle de grue, le fabricant spécifie un intervalle d'utilisation possible entre la charge minimale et la charge maximale.
Par exemple, la portée d'une potence pivotante murale peut être comprise entre 1 800 et 5 800 mm pour un bras de grue de six mètres de long. Selon les spécifications du fabricant, la charge maximale autorisée est de 500 kg pour une portée de 4 400 mm. Ensuite, seulement une charge de 250 kg est possible jusqu'à la portée maximale.
3. Les types de grues de chargement et leur application
Grues d’atelier ou chèvres de levage
Les grues pour ateliers ou communément appelées chèvres de levage professionnelles sont idéales pour une utilisation dans des espaces restreints en raison de leur conception compacte. Les roues fixées au châssis de la grue rendent les grues d'atelier maniables et mobiles. Elles sont le plus souvent présentes dans des ateliers de mécaniques, des garages automobiles ou des ateliers de réparation. Fondamentalement, ces petites grues, également appelées grues de montage ou crics à moteur sont disponibles dans la version du châssis écarté chez Jungheinrich-PROFISHOP.
Le châssis dont la base est dite écartée et sur roues s'ouvre directement vers le côté de la charge. Cela vous permet d'accéder plus facilement aux petits équipements et machines avec des marchandises ou des pièces de rechange. Ces grues d'atelier peuvent également être utilisées sans problème comme palans à moteur dans des ateliers de réparations automobiles, car vous pouvez facilement remplacer le moteur grâce au châssis bas de cette grue de levage, tant en étant couché sous le véhicule pour le changer.
Capacité de charge : max. 2 000 kg
Hauteur de levage : max. 4 000 mm
| Caractéristiques de l'équipement | Domaines d'application | Avantages |
|---|---|---|
|
|
|
Un grand nombre de nos grues d'atelier sont pliables. Les grues de levage pliables sont donc adaptées à un travail occasionnel : Dès que l'équipement n'est plus nécessaire, il peut être rangé et stocké de manière peu encombrante.
Grues à portique
Un portique offre un appui optimal pour les travaux divers de levage, tels que les réparations de machines ou d'installations et le changement de pièces d'outils. Ces grues de levage sont conçues de telle sorte que deux pieds latéraux soutiennent une traverse. Comme le poids de la charge repose sur les piliers de support, aucun contrepoids n'est nécessaire. Nos portiques sont disponibles avec un système monopoutre ou bipoutre.
Avec un portique, vous pouvez gruter en toute sécurité des charges lourdes de plusieurs tonnes : à l'aide d'un palan électrique à chaîne ou d'un simple treuil à câble, vous pouvez soulever ou abaisser des pièces de machine lourdes. Un chariot monté sur des galets permet également de déplacer le palan le long du bras de la grue en même temps que la charge. Étant donné que certains portiques sont également équipés de roues, vous pouvez également déplacer la grue de levage chargée sur de courtes distances vers un autre emplacement. Les freins de stationnement permettent de fixer la grue portique et de la faire fonctionner en toute sécurité à tout moment.
Capacité de charge : max. 3 200 kg
Hauteur de levage : max. 4 000 mm
| Caractéristiques de l'équipement | Domaines d'application | Avantages |
|---|---|---|
|
|
|
Trépied
Si une grue doit être utilisée de manière mobile, même sur un terrain difficile et irrégulier, le trépied est alors idéal : grâce à leur cadre en aluminium, ils sont légers, ce qui leur assure un transport rapide et une construction simple sur le site de travail. Vous avez alors le choix entre le trépied avec treuil à la main ou sans treuil à la main. Les grues à trois piliers sont particulièrement efficaces pour travailler dans les canaux ou les tunnels : le trépied à châssis évasé peut aussi être installé au-dessus d’ouvertures de terrain, comme des trous ou des tranchées.
De cette façon, vous transportez le matériel, les outils ou les machines nécessaires en toute sécurité dans les profondeurs. Les pieds de la plupart des modèles peuvent être allongés de manière télescopique et sont antidérapants grâce à des patins en caoutchouc.
Capacité de charge : max. 1 000 kg
Hauteur de levage : max. 3 500 mm
Tous les trépieds que vous pouvez acheter chez Jungheinrich PROFISHOP sont résistants à la corrosion et aux intempéries grâce au matériau de fabrication. Ainsi, ces grues de charge sont insensibles à la saleté et aux éclaboussures d'eau ainsi qu'aux températures extrêmes. Par conséquent, vous pouvez utiliser les grues de levage en toute sécurité à l'extérieur.
| Caractéristiques | Domaines d'application | Avantages |
|---|---|---|
|
|
|
4. Accessoires pour grues de chargement et de levage
Les fonctions d'une grue de levage peuvent être étendues grâce à divers éléments d'équipement appelés engins de levage : Par exemple, vous pouvez augmenter la mobilité de la grue de chargement grâce à nos accessoires pour grues pivotantes. En effet, des crochets pour chariot élévateur, des équilibreurs à ressorts ou des châssis adaptés permettent de déplacer librement l'appareil. En revanche, le matériel de fixation optionnel assure un support stationnaire sûr.
Les engins de levage
N’oubliez pas que vous pouvez obtenir des potences de palan mobiles de Jungheinrich PROFISHOP. Ces dernières peuvent être déplacées ou relocalisées entre différents sites d'exploitation. Certains de ces modèles avec contrepoids intégré peuvent être facilement déplacés vers un autre endroit à l'aide de chariots frontaux. Vous pouvez déplacer ces potences de manière simple et pratique : ces grues de levage peuvent également être équipées d'un timon, d'un chariot et d’un crochet pour chariot élévateur afin que vous puissiez tirer les grues avec un dispositif de remorquage. Il s’agit donc d’une grue de levage sur remorque.
Traverses de charge
Les traverses de charge ou palonnier pour grues de levage et chariots élévateurs sont idéales pour transporter des charges lourdes ou longues vers un autre endroit du site avec une répartition uniforme du poids. Vous pouvez accrocher la charge rapidement et facilement sur les deux à quatre crochets de sécurité. Dès que le matériel est soulevé sur la poutre de charge à l'aide d’un treuil, il se met automatiquement à niveau et peut être déplacé en toute sécurité. Les gros sacs peuvent également être grutés de manière fiable grâce à une suspension à 4 points. Nous proposons des poutres de charge professionnelles en acier ou en aluminium, durables et robustes. En option, vous pouvez également obtenir des versions galvanisées.
Il est aussi possible de vous procurer nos palonniers de charge professionnelles pour les modèles de chariots élévateurs à fourche. Ces pièces accessoires peuvent être facilement ramassées avec les fourches d'un chariot de manutention. À l'aide des dispositifs de crochet ou des treuils à câble qui sont fixés aux poutres transversales, vous pouvez gruter des charges et du matériel selon vos besoins.
Traverse de charge à 4 points |
Traverse de charge à 2 points |
5. FAQ grues de chargement et de levage
Pour être sûr de pouvoir utiliser une grue de levage hydraulique le plus longtemps possible sans aucun problème, il est important de déterminer le bon lubrifiant. Par conséquent, nous vous recommandons de choisir une huile hydraulique qui correspond aux exigences de conception de la grue. En outre, le lubrifiant doit être adapté aux conditions ambiantes telles que la température de fonctionnement et la pression du système.
Par exemple, les huiles hydrauliques multigrades conviennent parfaitement car elles sont conçues pour fonctionner entre -30 et 50°C. Le système hydraulique reste précis et finement contrôlable grâce à ces lubrifiants. En outre, l'huile hydraulique est stable au vieillissement et contribue à allonger les intervalles de maintenance.
Plusieurs personnes sont responsables de l’installation d’une grue de levage. Tout d’abord, c’est le maître d’ouvrage qui doit répondre du cahier des charges et décider des dimensions de la chèvre de levage. Ensuite, l’entreprise de montage-levage qui agit au nom de l’entreprise de travaux doit obtenir une autorisation de montage auprès du préfet.
Au cours de ses actions de levage, c’est l’utilisateur qui doit vérifier les grues. Il est dans l’obligation de respecter un protocole lors de son utilisation. Ces vérifications qui préviennent des risques, sont définies par la circulaire DRT n° 2005-04 du 24 mars 2005 relative à l'application des arrêtés du 1er et des 2 et 3 mars 2004, respectivement relatifs aux vérifications des appareils et accessoires de levage.
Toutes les grues d'une capacité de charge de 1 000 kg ou plus doivent être inspectées par une personne compétente avant leur première mise en service, conformément à la circulaire DRT n° 2005-04 du 24 mars 2005 pour la vérification des grues, mais aussi conformément à l’article R. 4311-4 du Code du travail. La personne compétente doit être formée dans le domaine de l'utilisation de la grue et posséder les connaissances spécialisées appropriées, telles que :
- les réglementations en matière de santé et de sécurité au travail propres à chaque pays
- Législation sur l’installation et vérifications des outils de travail
- Normes DIN pertinentes
- Réglementation technique de l'UE sur les conditions de travail sûres des grues.
Par conséquent, des experts tels que des ingénieurs d'usine, des contremaîtres de machines ou des contremaîtres de grues peuvent accomplir les tâches d'un expert.
Avant d'utiliser une grue de levage, un contrôle de base est effectué sur la base de l'installation et de l'équipement afin de déterminer si elle est prête à fonctionner. Si l'équipement est livré prêt à l'emploi avec la preuve d'un examen de type ou si seules des pièces intermédiaires et des pièces identiques sont remplacées, un essai de mise en service n'est pas nécessaire. Néanmoins, il existe deux articles qui définissent l’installation et la vérification des grues :
- Selon l’article 9 concernant l’Examen de l’état de conservation, la vérification des grues se limite aux parties visuellement accessibles, soit directement, soit par un démontage simple des carters de protection.
- Selon l’article 6b et 6c sur l’Essai de fonctionnement, le bon fonctionnement du freinage, de la direction, des équipements de travail, et des dispositifs de sécurité vont être scrutés de près. Un essai de charge est nécessaire pour les machines de levage.
L'employeur est tenu de faire contrôler une grue de levage par un expert une fois tous les 6 mois. Les instructions d'inspection du fabricant doivent être suivies. De plus, les influences extérieures et l'intensité du travail déterminent la fréquence à laquelle une grue de levage doit être inspectée par un expert. Pour cette raison, les intervalles d'inspection individuels doivent souvent être convenus avec le fabricant de la grue.
