- Actionnement électrique de la plate-forme
- Réglage en hauteur continu par système hydraulique
- Module de commande externe avec bouton-poussoir, contact à clef et arrêt d’urgence
6 jours ouvrables
- Construction en acier robuste
- Une cale de montée facilite le chargement et le déchargement
- Avec module de commande séparé
6 jours ouvrables
- Robuste construction avec solide renfort de ciseaux
- Plate-forme en forme de U pour transpalettes manuels et chariots élévateurs
- Avec module de commande séparé
6 jours ouvrables
- Plate-forme fermée pour le chargement de marchandises palettisées ou non palettisées
- Construction très robuste en acier à outils ST52
- Baguette de protection des pieds en cas de contact à commutation purement hydraulique
17 jours ouvrables
- Plate-forme en forme de E pour permettre l’accès aux transpalettes manuels
- Construction très robuste en acier à outils ST52
- Baguette de protection des pieds en cas de contact à commutation purement hydraulique
17 jours ouvrables
- Chargement et déchargement de palettes à une hauteur de travail ergonomique
- Posture de travail sans fatigue pour une productivité élevée
- Plate-forme pivotante à 360°
12 jours ouvrables
- En acier profilé avec revêtement par poudrage
- Capacité de charge jusqu'à 1 500 kg
- Zone de levage jusqu’à 550 mm ou 820 mm
47 jours ouvrables
- Les élévateurs inclinables permettent le paramétrage d’une hauteur de travail optimale
- L'inclinaison vers le bas est particulièrement adaptée pour les conteneurs à bords hauts
- Une manipulation simple pour un travail efficace
47 jours ouvrables
- Combinaison de table élévatrice et de basculeur avec angle d’inclinaison de 0° à 40°
- Convient de manière optimale pour le chargement et le déchargement de véhicules et de convois
- Faible hauteur de construction de 190 mm
47 jours ouvrables

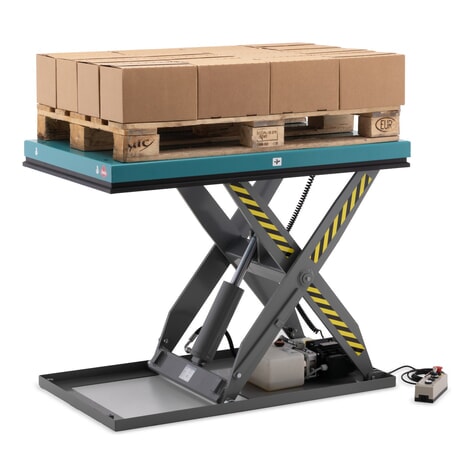

- Table élévatrice à ciseaux simples EdmoLift® série T en acier de construction résistant ST52
- Sa structure solide permet une utilisation quotidienne sur la durée
- Dispositif d'actionnement avec interrupteur homme mort
47 jours ouvrables
- Table élévatrice à doubles ciseaux EdmoLift® en tubes carrés d'acier solides
- Avec unité de commande électronique UC60 (version Plug and Play)
- Dispositif d'actionnement avec interrupteur homme mort
47 jours ouvrables
- Table élévatrice à doubles ciseaux en acier de construction robuste ST37
- Surfaces à revêtement par poudrage pour une résistance accrue dans le cadre d’une utilisation industrielle quotidienne
- Avec unité de commande électronique UC60 (version Plug and Play)
42 jours ouvrables
- Vérin de levage simple effet avec conduite d’huile de fuite
- Surface de plate-forme robuste en tôle d'acier revêtue par poudrage
- Des arrêtoirs mécaniques au niveau de la position d'élévation supérieure et inférieure bloquent le chargement
42 jours ouvrables
- Vérin de levage simple effet avec conduite d’huile de fuite
- Convient pour des charges réparties de manière uniforme
- Revêtement de la plate-forme en tôle lisse
42 jours ouvrables
- Table élévatrice hydraulique robuste EdmoLift® de série C en acier de construction ST37
- Haute résistance grâce au revêtement par poudrage
- Avec unité de commande électronique UC60 (version Plug and Play)
42 jours ouvrables

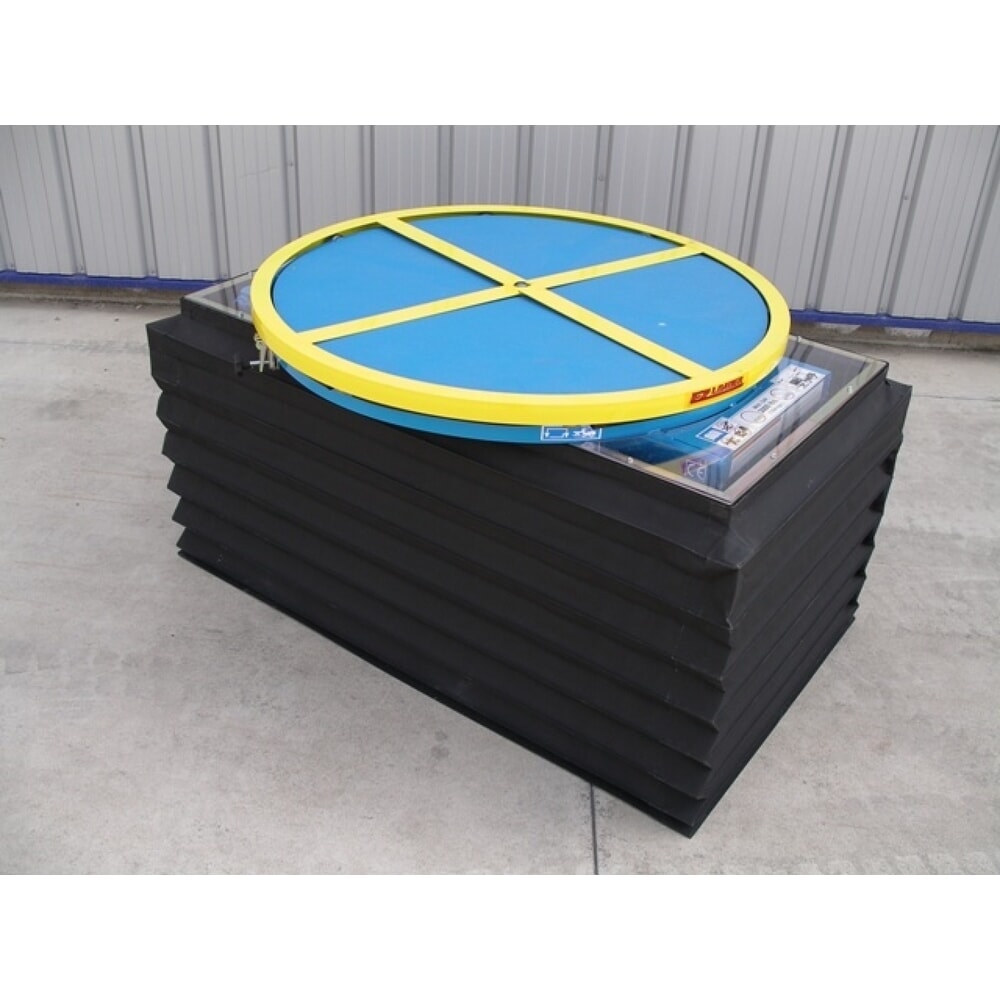

- Soufflet pour positionneur de palettes à ciseaux à air comprimé
- En chlorure de polyvinyle résistant
- Renforcement dans chaque pli
12 jours ouvrables

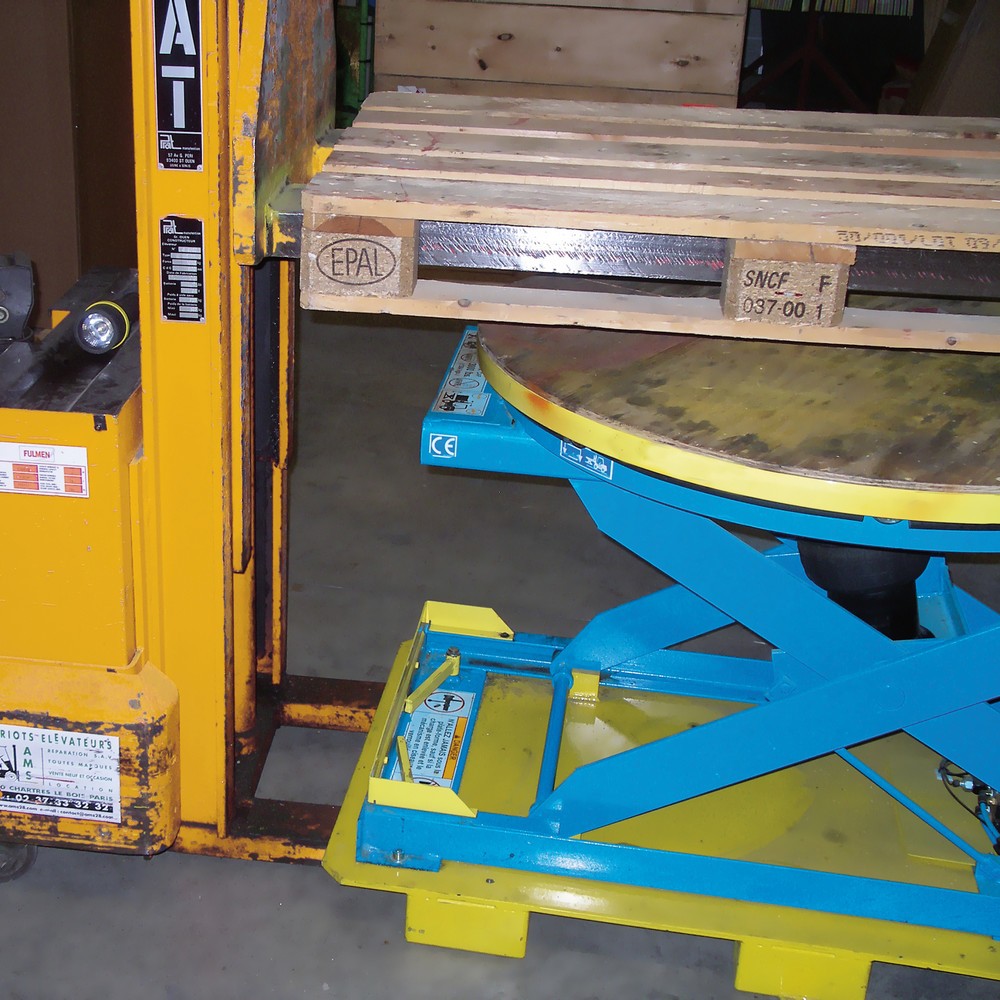

- Cadre sur pieds pour positionneur de palettes à ciseaux à air comprimé
- Pour le chargement et le déplacement de la table avec chariots assistée par bras de roue
- Construction en acier très robuste et résistante
12 jours ouvrables

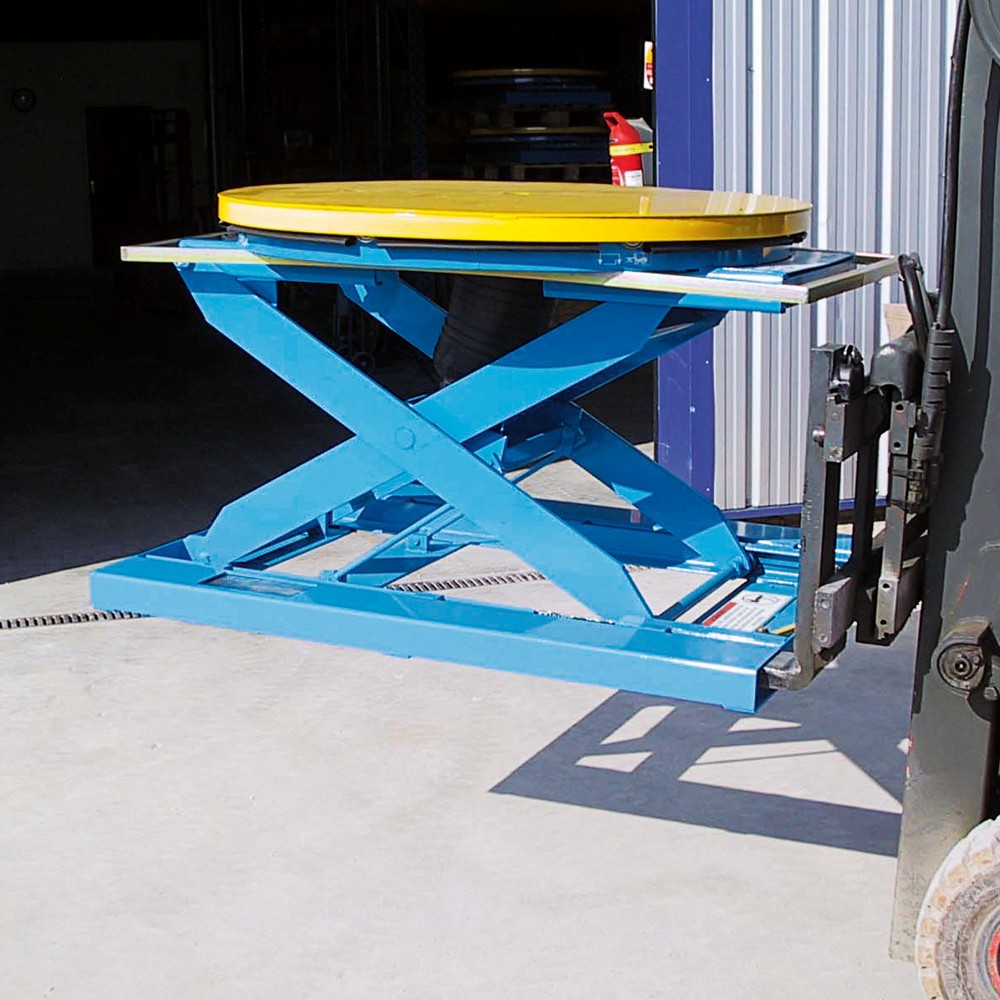

- Fourreaux de levage pour chariots élévateurs pour table élévatrice à air comprimé avec plate-forme rotative
- Permet de déplacer facilement la table élévatrice même lors de l'utilisation d'un soufflet de protection.
- Construction en acier robuste et résistant à l'usure
17 jours ouvrables

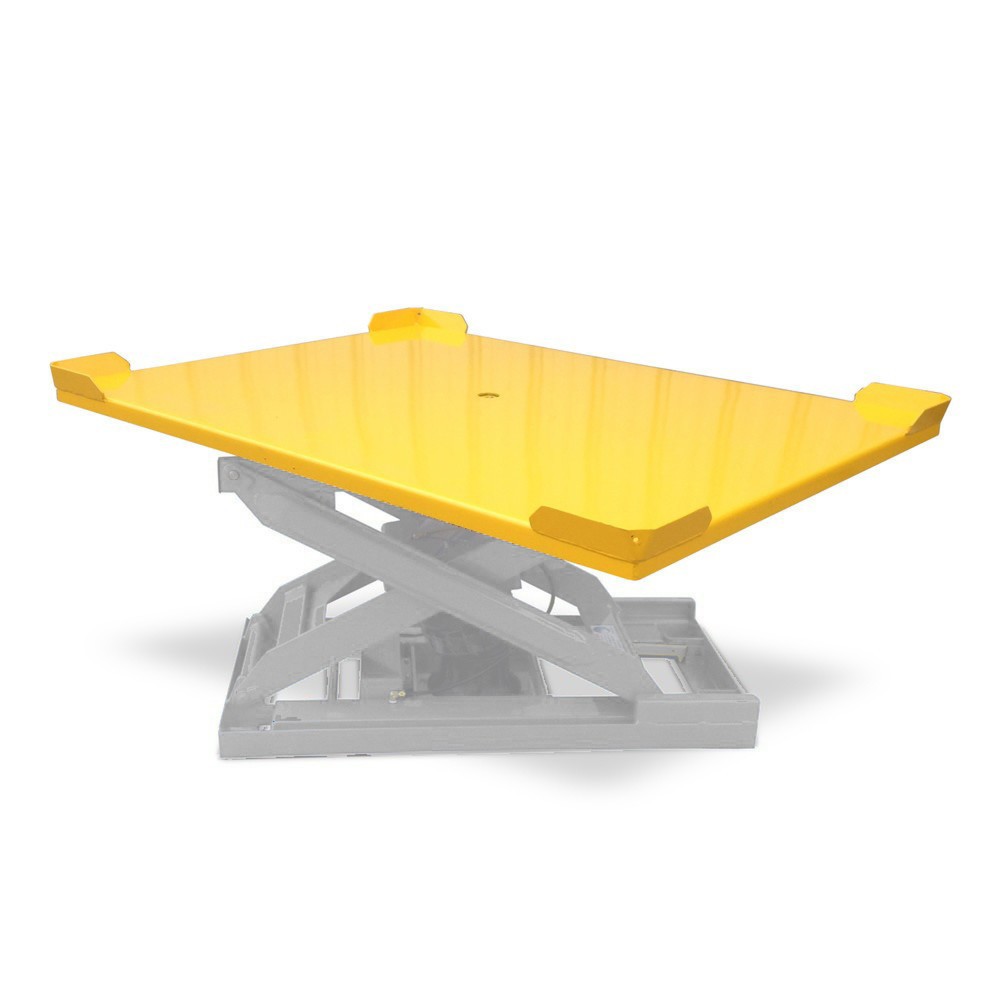

- Plate-forme pour positionneur de palettes à ciseaux à air comprimé, pivotante
- Alternative possible à la plate-forme ronde de la table élévatrice à air comprimé
- Extrêmement stable et résistante à l’usure grâce à sa construction en acier
12 jours ouvrables
Tables élévatrices à ciseaux : dispositifs de levage de charges en entrepôt
Les tables élévatrices à ciseaux vous permettent de soulever des marchandises palettisées ou isolées à une hauteur de travail ergonomique ou vers des surfaces de stockage plus élevées. En fonction du modèle et de la fonction, les appareils peuvent également être intégrés dans des processus automatisés. Consultez notre guide d'achat pour choisir le produit adapté à vos besoins.
1. Tables élévatrices à ciseaux : un outil polyvalent pour l'entreprise
Les tables élévatrices fixes à ciseaux que nous proposons vous permettent de lever ou d'abaisser des charges sur ou dans différents supports de charge, comme des palettes, des bacs de manutention ou des caisses-palettes, à des hauteurs de travail ergonomiques ou jusqu'à des hauteurs de 1 920 mm (selon le modèle). Pour ce faire, la plate-forme de la table élévatrice est montée sur au moins deux supports disposés en ciseaux qui peuvent être vissés sur le sol ou installés dans des fosses. Les tables élévatrices à ciseaux existent dans différents types de construction adaptés à des domaines d'application spécifiques et peuvent être complétées par des accessoires pour tables élévatrices à ciseaux. Les tables élévatrices à ciseaux sont équipées d’un système de levage électrique ou à air comprimé. Voici un aperçu des possibilités d'utilisation de nos tables élévatrices à ciseaux :
| Domaine d'application / tâches | Détails |
|---|---|
| Travail ergonomique |
|
| Utilisation comme établi ou table de travail |
|
| Utilisation comme monte-charge |
|
| Substitut de niveleurs de quai et de rampes d'accès |
|
| Intégration dans les processus automatisés |
|
2. Comment choisir la table élévatrice à ciseaux adaptée à vos besoins ?
Nous proposons un grand choix de tables élévatrices à ciseaux qui se distinguent notamment par leur plage de levage, leur capacité de charge ainsi que d'autres paramètres. Pour que vous puissiez trouver la table élévatrice adaptée à vos besoins, il convient de tenir compte de quelques critères de sélection fondamentaux :
- Quelle charge la table élévatrice à ciseaux doit-elle pouvoir supporter ?
- Quelle est la hauteur de levage ou la plage de levage nécessaire pour vos activités ?
- Quelles sont les dimensions des marchandises, quelle est la taille de la plate-forme qui convient ?
- Où la table élévatrice à ciseaux doit-elle être installée (à l'intérieur ou à l'extérieur) ?
- De quelle façon la table élévatrice à ciseaux sera-t-elle chargée ?
- Quel est le système de levage devant équiper la table élévatrice ?
- Des caractéristiques de sécurité spécifiques sont-elles souhaitées ?
Capacité de charge
Pour lever et abaisser les marchandises de manière sûre et stable sur les tables élévatrices à ciseaux, les appareils doivent être chargés exclusivement avec la charge maximale indiquée. Pour choisir une table élévatrice à ciseaux appropriée, il convient donc de se baser sur les charges maximales survenant dans le cadre de votre activité. Les tables élévatrices fixes à ciseaux de notre assortiment offrent, selon le modèle, une capacité de charge allant jusqu'à 3 000 kg et sont donc idéales pour le transport vertical de charges lourdes.
Lors du choix d'une table élévatrice à ciseaux qu’elle soit électrqiue ou hydraulique,, il est important de connaître la répartition du poids sur la plate-forme. Exemple : une table élévatrice à ciseaux d'une capacité de 1 000 kg peut ne pas être suffisante pour une charge de 1 000 kg si la charge n'est pas uniformément répartie sur la plate-forme. Cela s'explique par l'interaction entre la force et le bras de levier. En effet, selon l'endroit où se trouve la charge sur la plate-forme, les ciseaux de l'appareil sont soumis à des contraintes différentes. Afin d'éviter les dommages, la norme NF EN 1570-1 prescrit à ce sujet :
- Si l'ensemble de la plate-forme est chargé de manière uniforme, la capacité de charge indiquée par le fabricant est suffisante. Pour une charge maximale de 1 000 kg, une table élévatrice à ciseaux d'une capacité de charge de 1 000 kg est donc le choix approprié.
- Si la charge se trouve que sur une moitié de la longueur de la plate-forme, la plateforme élévatrice à ciseaux doit encore pouvoir supporter au moins la moitié du poids de la charge. Ainsi, si la table élévatrice à ciseaux dispose d'une capacité de charge de 1 000 kg, seul un poids de charge de 500 kg maximum peut être chargé sur la moitié de la longueur de la plate-forme. Inversement, si une charge de 1 000 kg doit être chargée sur la moitié de la longueur de la plate-forme, il faut choisir un modèle d'une capacité de charge de 2 000 kg.
- Si la charge n'est chargée que sur la moitié de la largeur de la plate-forme, la table élévatrice à ciseaux doit encore pouvoir supporter au moins un tiers du poids de la charge. Si l'appareil dispose d'une capacité de charge de 1 000 kg, la moitié de la largeur de la plate-forme ne peut donc accueillir qu'une charge maximale de 330 kg. Inversement, si des charges de 1 000 kg doivent être régulièrement chargées sur la moitié de la largeur de la plate-forme, un modèle avec une capacité de charge de 3 000 kg est le bon choix, plutôt qu'une capacité de charge de 1 000 kg.
Hauteur de levage
L'adaptation d'une table élévatrice à votre activité dépend non seulement de sa capacité de charge, mais aussi de sa hauteur de levage. Celle-ci peut varier en fonction du type de châssis à ciseaux ou de la longueur des ciseaux. Jungheinrich PROFISHOP propose des tables élévatrices à ciseaux avec les types de ciseaux suivants :
| Types de ciseaux | Plages de levage |
|---|---|
| Ciseaux bas |
80 à 840 mm |
| Ciseaux inclinables |
190 à 850 mm |
| Ciseaux simples |
150 à 1 880 mm |
| Doubles ciseaux |
280 à 1 920 mm |
Lieu d’utilisation
Les tables élévatrices à ciseaux que nous proposons sont conçues pour être utilisées en intérieur, dans des contextes secs. Toutefois, certains modèles permettent également une utilisation en intérieur humide ou corrosif, ou en extérieur, exposé aux intempéries. Les soufflets pour positionneurs de palettes peuvent être installés ultérieurement et offrent une protection efficace contre la saleté et l'humidité lorsque les appareils sont temporairement utilisés dans des zones intérieures ou extérieures humides.
Les tables élévatrices à ciseaux sont conçues pour une utilisation stationnaire. Elles peuvent être montées de manière fixe sur le sol ou encastrées dans des fosses. Certains modèles peuvent également être soulevés et déplacés à l'aide de crochet de levage ou d'entrées de fourche pour chariots élévateurs.
Chargement
Le chargement ou le déchargement de marchandises sur les tables élévatrices à ciseaux s'effectue généralement à l'aide d'engins de manutention, tels que des transpalettes, des gerbeurs ou des chariots élévateurs. Selon le poids de la charge, les conditions locales et l'utilisation de la plateforme élévatrice à ciseaux, les options suivantes sont alors envisageables :
- Enfourchement direct par chariot élévateur ou transpalette : dans ce cas, les fourches des chariots de manutention sont directement introduites dans l'évidement en forme de U de la plate-forme de la table élévatrice à ciseaux. Le support de charge peut ensuite être abaissé et déposé confortablement et en toute sécurité sur la plate-forme.
- Chargement ou déchargement par rampe d'accès : ce type de table élévatrice à ciseaux hydraulique ou électrique a une plate-forme fermée qui empêche un enfourchement direct par les transpalettes ou les chariots élévateurs. Il est possible, en revanche, au moyen d'une rampe d'accès stable de s'approcher de la plate-forme et d'y retirer ou d'y déposer des marchandises.
- Chargement ou déchargement avec des chariots élévateurs à voie large : sur les chariots élévateurs à voie large, l'écartement des fourches est plus important que sur les modèles standards. Nos tables élévatrices à ciseaux équipées de plates-formes dont la largeur n'excède pas 800 mm permettent aux fourches des chariots à voie large de s'insérer facilement à gauche et à droite de la table et de déposer ou de prélever les marchandises palettisées directement sur la plate-forme.
- Installation en fosse : Afin d'atteindre les plates-formes sans obstacle avec des chariots de manutention, beaucoup de nos tables élévatrices à ciseaux sont adaptées à une installation en fosse. De cette manière, le sol et la plate-forme sont à niveau et cette dernière peut être chargée et déchargée avec un chariot élévateur.
Fonction de levage
Nos tables élévatrices à ciseaux offrent deux fonctions de levage différentes en fonction du modèle :
| Fonction de levage | Fonctionnement et détails des équipements | Avantages | Inconvénients |
|---|---|---|---|
| Moteur pneumatique (air comprimé) |
|
|
|
| Moteur électro-hydraulique |
|
|
|
Des dispositifs de sécurité pour travailler en toute sécurité
Les tables élévatrices à ciseaux de notre gamme sont dotées des caractéristiques de sécurité suivantes, en fonction de l'utilisation et des exigences individuelles :
| Équipement de sécurité | Caractéristiques |
|---|---|
| Interrupteur de sécurité « homme mort » |
Le mouvement de levage ou d'abaissement n'a lieu que si l'interrupteur correspondant de l'élément de commande est actionné en permanence. |
| Arrêt d'urgence |
L'interrupteur est placé sur l'unité de commande : une fois actionné, tous les mouvements sont immédiatement interrompus ainsi que l'alimentation électrique. |
| Barre de contact de sécurité |
La barre se trouve sur la face inférieure de la plate-forme et se déclenche au contact si l'espace prescrit pour les pieds n'est pas respecté. En cas de déclenchement, le mouvement de levage ou d'abaissement est immédiatement stoppé. |
| Tôle larmée |
Les surfaces profilées en aluminium apportent un revêtement antidérapant aux plates-formes sur lesquelles des charges inégalement réparties ou dynamiques sont déplacées. |
| Dispositif d'arrêt de chute |
En cas de défaillance de la chaîne cinématique, un vérin hydraulique d'arrêt retient la plate-forme de charge soulevée. |
| Soupape de surpression pour entraînement de levage pneumatique et hydraulique |
Une surpression est automatiquement évacuée via la soupape : cela permet d'éviter les dommages ou les fuites au niveau des vis de réglage, des conduites ou des tuyaux. |
| Protection thermique pour les systèmes d'entraînement électriques |
La protection anti-surchauffe des systèmes électriques évite les courts-circuits ou l'inflammation des câbles. |
| Interrupteur à clé |
Les fonctions d'une table élévatrice à ciseaux avec interrupteur à clé ne peuvent être actionnées que par l'introduction d'une clé. Ainsi, l'appareil ne peut être mis en service que par le personnel autorisé. |
3. Tables élévatrices à ciseaux pour plus d’ergonomie au travail
Les tables élévatrices à ciseaux de notre gamme répondent à toutes les normes de sécurité exigées et sont testées et certifiées selon la norme NF EN 1570 du Comité européen de normalisation (CEN). Les tables élévatrices sont exclusivement fabriquées avec soin à partir de matériaux de haute qualité, tels que l'acier profilé thermo-poudré ou l’acier massif de construction ou d'outillage (ST52 ou ST37). Les tables élévatrices à ciseaux proposées sont des outils de travail fiables, sûrs et à longue durée de vie.
Tables élévatrices basses à ciseaux
Nous proposons des tables élévatrices basses à ciseaux avec une plate-forme de charge fermée, en forme de U ou en forme de E. Les chariots élévateurs ou les transpalettes peuvent ainsi entrer directement dans les évidements et charger ou décharger la plate-forme. Grâce à leur faible hauteur de levage, ces appareils peuvent être utilisés idéalement et de manière ergonomique comme tables de travail ou établis. Aperçu des caractéristiques de nos tables élévatrices plates à ciseaux :
| Paramètres | Détails |
|---|---|
| Application |
|
| Caractéristiques de l'équipement |
|
| Capacité de charge |
|
| Plage de levage |
|
| Cycles de levage maximum |
|
| Vitesse de levage |
|
| Vitesse d'abaissement |
|
| Type de ciseaux |
|
| Type de moteur |
|
Tables élévatrices à ciseaux simples
Les tables élévatrices à ciseaux simples de notre assortiment sont équipées d'une plate-forme de charge fermée en tôle d'acier lisse. La hauteur de la plate-forme est réglable en continu. Pour une sécurité de travail maximale, les positions de levage supérieure et inférieure peuvent être bloquées mécaniquement. Pour que seules les personnes autorisées puissent utiliser la table élévatrice à ciseaux simple, certains modèles existent également avec un interrupteur à clé.
| Paramètres | Détails |
|---|---|
| Application |
|
| Caractéristiques de l'équipement |
|
| Capacité de charge |
|
| Plage de levage |
|
| Cycles de levage maximum |
|
| Vitesse de levage |
|
| Vitesse d’abaissement |
|
| Type de ciseaux |
|
| Type de moteur |
|
Tables élévatrices à doubles ciseaux
Les tables élévatrices à doubles ciseaux proposées chez Jungheinrich PROFISHOP sont robustes et équipées d'une plate-forme fermée, résistante aux chocs et aux rayures. Grâce aux doubles ciseaux, ces tables élévatrices permettent de soulever des charges à des hauteurs allant jusqu'à 1 920 mm. Le système hydraulique autolubrifiant en fait des appareils à très faible entretien destinés au transport vertical stationnaire de charges.
| Paramètres | Détails |
|---|---|
| Application |
|
| Caractéristiques de l’équipement |
|
| Capacité de charge |
|
| Plage de levage |
|
| Cycles de levage maximum |
|
| Vitesse de levage |
|
| Vitesse d’abaissement |
|
| Type de ciseaux |
|
| Type de moteur |
|
Plates-formes élévatrices inclinables
Les tables élévatrices inclinables sont une combinaison polyvalente d'une table élévatrice à ciseaux et d'un dispositif d'inclinaison : cet appareil permet de soulever des charges jusqu'à une hauteur de 850 mm et d'incliner ensuite la plate-forme à un angle compris entre 0° et 40° : l'accès aux marchandises chargées peut se faire plus facilement et de manière plus ergonomique. La faible hauteur de construction fait des tables élévatrices inclinables des outils parfaits pour le chargement et le déchargement de trains logistiques. Aperçu des caractéristiques de nos tables élévatrices inclinables :
| Paramètres | Détails |
|---|---|
| Application |
|
| Caractéristiques de l’équipement |
|
| Capacité de charge |
|
| Plage de levage |
|
| Vitesse de levage |
|
| Type de ciseaux |
|
| Type de moteur |
|
Positionneur pour palettes
Notre positionneur de palettes est équipé d'une plateforme de charge ronde, pivotant à 360° et dotée d'un système de compensation de niveau automatique. La hauteur s'adapte ainsi automatiquement au poids des charges, mais peut aussi être corrigée manuellement via le système pneumatique. Cela permet de travailler à une hauteur ergonomique. Le positionneur de palettes proposé peut être utilisé individuellement pour aligner des palettes ou être intégré dans des systèmes de convoyage automatisés.
| Paramètres | Détails |
|---|---|
| Application |
|
| Caractéristiques de l’équipement |
|
| Capacité de charge |
|
| Plage de levage |
|
| Type de ciseaux |
|
| Type de moteur |
|
4. FAQ sur les tables élévatrices à ciseaux
Les tables élévatrices permettent de lever et d'abaisser des marchandises sur ou dans différents supports de charge, par exemple des palettes, des grands conteneurs ou des caisses-palettes, mais aussi des marchandises en vrac. Les tables élévatrices existent sous forme de modèles fixes à ciseaux ou de tables élévatrices mobiles à ciseaux. Les avantages des tables élévatrices résident avant tout dans leurs nombreuses applications (en fonction du modèle) :
- Hauteur de travail ergonomique, réglable
- Utilisation possible comme établi (mobile) ou table de travail
- Utilisation comme élévateur de marchandises pour la mise à disposition de matériaux sur des lignes de convoyage par exemple, ou pour le chargement et le déchargement de rayonnages
- Intégration possible dans des processus automatisés.
Les plateformes élévatrices à ciseaux peuvent être complétées par différents accessoires. Les soufflets, par exemple, assurent une protection supplémentaire contre la corrosion et garantissent une sécurité accrue. Ils sont montés sur le cadre de levage de la table élévatrice à ciseaux et empêchent que la saleté ou l'humidité n'attaque la structure des ciseaux ou l'unité d'entraînement. En outre, des fourreaux de levage ou des piétements sont disponibles pour les positionneurs de palettes : les tables élévatrices fixes à ciseaux peuvent ainsi être déplacées à l'aide d'un transpalette ou d'un gerbeur. Pour intégrer les chariots manuels à table élévatrice à ciseaux dans des unités de convoyage automatisées, il existe également des sections de convoyeurs à rouleaux séparées qui peuvent être montées sur la plate-forme. Pour la sécurisation des palettes sur les positionneurs de palettes, des plates-formes rectangulaires avec rebord aux coins sont disponibles.
En principe, tous les types de tables élévatrices à ciseaux peuvent être utilisés pour lever et abaisser des palettes, à condition qu'elles disposent d'une plate-forme suffisamment grande et d'une capacité de charge suffisante. Les tables élévatrices à ciseaux et les positionneurs de palettes permettent de soulever et d'abaisser les marchandises palettisées de manière particulièrement ergonomique : les fourches d'un transpalette ou d'un chariot élévateur peuvent être introduites dans les évidements des plateformes en forme de U et de E des tables élévatrices plates à ciseaux et les charges peuvent ainsi être abaissées directement au-dessus de la plateforme. Les positionneurs de palettes, quant à eux, permettent d'aligner rapidement et facilement les palettes grâce à leur plate-forme pivotante.
