1. Qu'entend-on par technique de convoyage et quels en sont les avantages ?

La technique de convoyage fait partie intégrante de l'intralogistique et est essentiellement destinée à assurer un flux de marchandises ou de matières en continu. Avec les produits de convoyage tels que les convoyeurs à rouleaux ou les convoyeurs à bande glissante, le transport de produits individuels ou en vrac d'une zone de production à une autre est extrêmement efficace et précis. Pour y parvenir, il est nécessaire d'adapter la technique de convoyage à la stratégie d'entreposage existante. Les éléments individuels proposés chez nous, permettent ainsi de créer des chaînes de processus individuelles, adaptées de manière optimale aux exigences de votre entreprise. Cela présente de nombreux avantages :

2. Comment choisir le convoyeur adapté

Les systèmes de convoyage que nous proposons sont très variés et adaptés à différents secteurs et marchandises. Un profil d'exigences aussi détaillé que possible peut vous aider à choisir la technique de convoyage la mieux adaptée à vos besoins :

• Quelles marchandises ou biens doivent être déplacés par la technique de transport ?
• Sur quelle distance les biens et les marchandises doivent-ils être transportés ?
• Quel est l'espace disponible pour l'installation de la technique de convoyage ?
• Faut-il tenir compte des conditions spatiales telles que courbes, passages étroits ou irrégularités du sol ?
• Des entraînements techniques supplémentaires sont-ils nécessaires ?
• La technique de convoyage doit-elle être mobile ?

Marchandise convoyée

Les convoyeurs permettent en principe de transporter aussi bien des marchandises de détail que des marchandises en vrac. En fonction de la marchandise, il convient d'utiliser un produit de convoyage spécifique :

Charge de convoyage

Pour qu'un convoyeur puisse transporter une marchandise souhaitée de manière fiable, il doit impérativement être conçu pour supporter le poids de la marchandise en question. Une charge trop importante aplatit, par exemple, les rouleaux de convoyage et favorise une usure prématurée voire une rupture. La capacité du système de convoyage dépend de différents facteurs et peut concerner, en fonction de la technique de convoyage, différents éléments de construction, entre autres :

• Conception de l'installation
• Largeur et diamètre des convoyeurs à rouleaux
• Capacité de charge des tubes et des axes pour les convoyeurs à rouleaux
• Largeur, épaisseur, type et matériau des bandes pour les convoyeurs à bande lisse
• Écart et forme des supports à rail
• Nombre de dents des pignons d'entraînement ainsi que type et taille de la chaîne
• Matériau et limite de charge des rouleaux à billes et des rouleaux porteurs
• Répartition de la charge

Jungheinrich PROFISHOP propose des systèmes de convoyage adaptés aux poids de convoyage suivants :

En revanche, la limite de charge maximale pour les convoyeurs à bande glissante est indiquée en kg par mètre. Jungheinrich PROFISHOP propose des systèmes avec des bandes en polyester ou en PVC ayant une capacité de charge de 15 kg ou de 30 kg par mètre.

Types de rouleaux

Selon le modèle, notre convoyeur est équipé de différents types de rouleaux qui veillent à ce que les marchandises roulent et soient transportées en douceur, sans résistance. Les types de rouleaux doivent être choisis en fonction des marchandises les plus petites à transporter : pour un fonctionnement idéal, la marchandise transportée doit reposer sur au moins deux ou trois rouleaux en même temps.

Type de rouleau	Matériaux	Charge maximale par rouleau / bille	Caractéristiques / Usage
Roulettes	Acier Acier inoxydable Acier anti- corrosion Plastique	Jusqu’à 55 kg	Permet de tourner, de déplacer et de positionner facilement les marchandises Convient pour les charges lourdes Résiste aux produits chimiques
Roues porteuses	Acier Acier inoxydable Plastique Avec revêtement en caoutchouc, PVC ou feutre	Jusqu’à 240 kg (avec une répartition uniforme des charges)	Très résistant Résistant aux rayures et aux chocs
Convoyeur à petits rouleaux	Acier Acier inoxydable Plastique	Jusqu’à 35 kg	Idéal pour une utilisation dans les systèmes de convoyage actionnés par gravité
Convoyeur à rouleaux multidirectionnels	Plastique	Jusqu’à 30 kg	Permet un changement de direction aux intersections en T Pour le tri aux points de distribution

Convoyeurs mobiles ou fixes

Nous proposons des systèmes de convoyage qui, selon le modèle et le type, peuvent être utilisés de manière fixe ou mobile. En fonction de la marchandise à transporter, des chaînes de processus et du domaine d'application, ces deux variantes offrent des avantages variés :

• Utilisation fixe : Ces convoyeurs peuvent être fixés directement au sol via les pieds de la structure. L'utilisation d'une technique de convoyage stationnaire est recommandée pour déplacer durablement des quantités déterminées ou lorsque le poids des marchandises requiert une structure de convoyage stable. L'acquisition d'un système de convoyage fixe est également judicieuse lorsque le système doit être raccordé à d'autres équipements d'entreprise fixes, comme des lignes de production ou des dispositifs de levage et de transfert.
• Utilisation mobile et souple : Si les convoyeurs ne sont utilisés qu'occasionnellement dans votre entreprise ou si les moyens de convoyage doivent pouvoir être utilisés tout en souplesse, nos variantes mobiles sont une solution idéale. Les systèmes de convoyage tels que nos convoyeurs à rouleaux à ciseaux peuvent être déplacés facilement sur le lieu d'utilisation via des roues stables et résistantes. Ils peuvent également être combinés à d'autres équipements de convoyage pour former des postes de travail fonctionnels, réglés en hauteur et en longueur.

3. Les systèmes de convoyage disponibles chez nous

Transporteurs à rouleaux

Convoyeurs à bande

Transporteurs à petits rouleaux

Rails à galets

Supports à rouleaux

Tables à billes

Convoyeurs à rouleaux

Les convoyeurs à rouleaux permettent de mettre en place des systèmes de convoyage polyvalents, comme des systèmes de transport de marchandises ou des postes d'emballage, permettant tant de réduire les efforts physiques que de gagner du temps. Nos convoyeurs sont proposés avec des pieds pour une utilisation stationnaire ou avec des roulettes pour une mobilité accrue. Les convoyeurs à rouleaux mobiles sont équipés de freins d'arrêt pour une stabilité optimale.

Les voies peuvent être étendues à volonté à l'aide d'éléments de liaison ; la hauteur nécessaire peut être réglée au niveau de la structure. Les convoyeurs peuvent également être installés avec un dévers. Les types de convoyeurs à rouleaux suivants sont proposés chez nous :

Types de convoyeur à rouleaux	Caractéristiques
Convoyeurs pour charges légères à rouleaux	Également disponibles comme module incurvé à 45° ou 90° Entraînement par léger dévers de 2 % à 5 Également disponibles avec raccord de voie Diverses pièces de rechange et accessoires disponibles : pieds réglables en hauteur, butées de fin de course, guides latéraux, etc.
Convoyeurs à ciseaux à rouleaux	Adaptés à une utilisation mobile Extensibles et réglables en hauteur Équipés de roulettes simples ou jumelées Pièces de jonction adaptées disponibles Dévers variable selon les besoins
Petits convoyeurs à rouleaux	Structure stable avec profilés en U Modules incurvés disponibles à 45° ou à 90° Entraînement par dévers

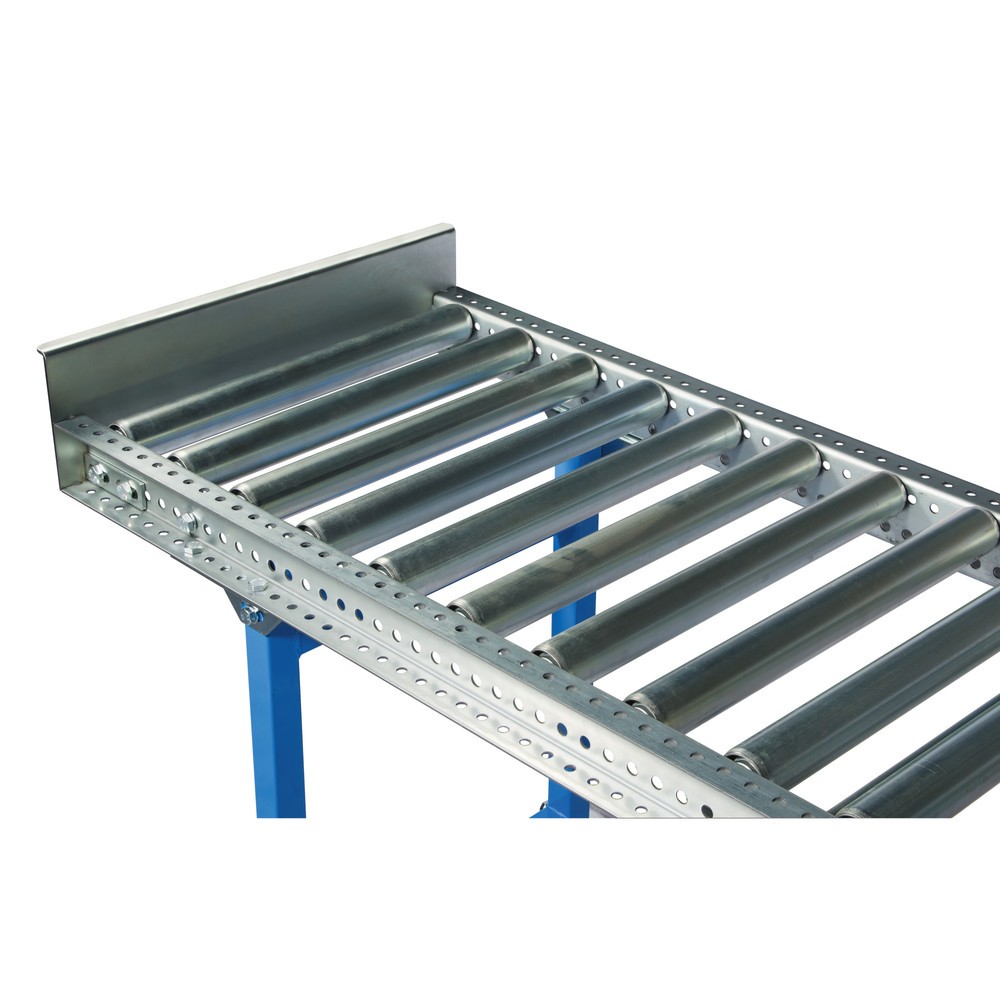

Convoyeur à rouleaux pour charges lourdes	Conception robuste avec structure très résistante Structure stable avec profilés en U Acier galvanisé en option pour une protection optimale contre la corrosion Guides latéraux et butées d'extrémité disponibles

Convoyeurs à bande lisse

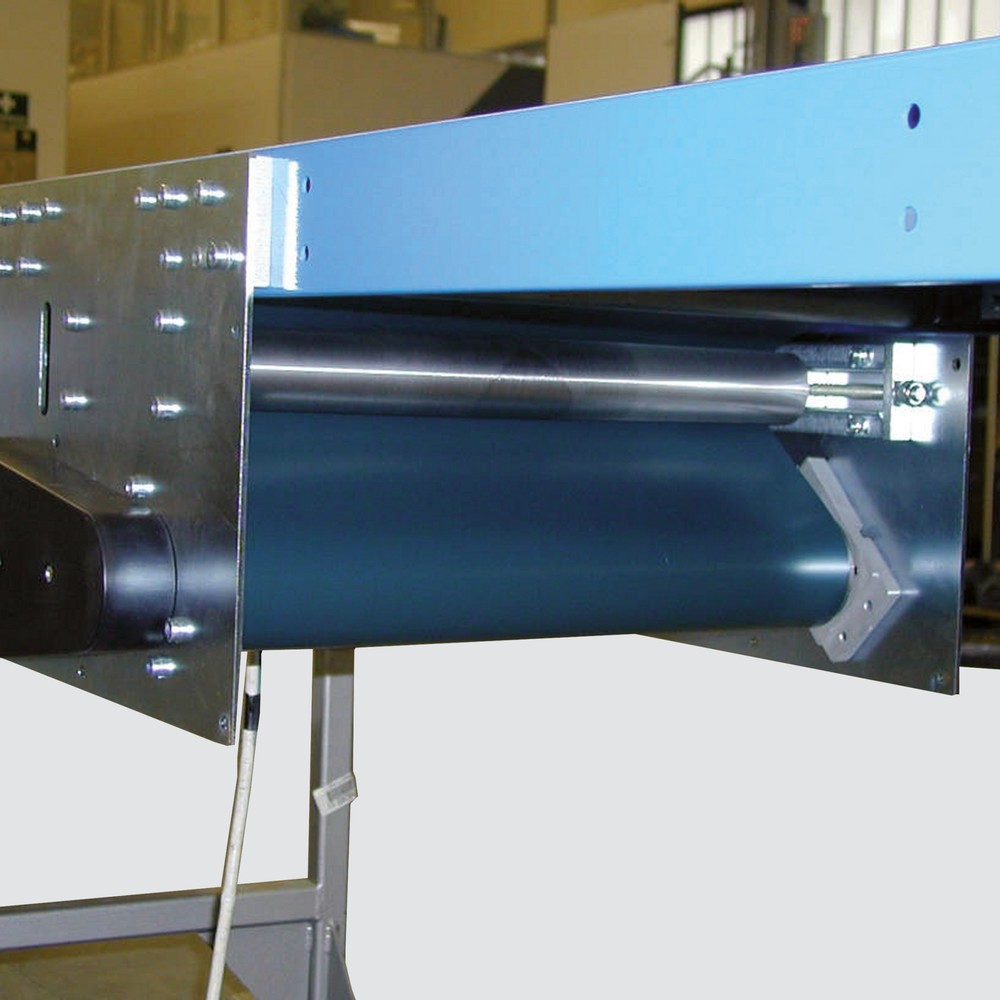

Jungheinrich PROFISHOP propose également des convoyeurs à bande lisse d'une longueur allant jusqu'à 6 m et d'une largeur maximale de 5000 mm. Les convoyeurs à bandes peuvent être installés en tant qu'éléments individuels entre différents postes de travail ou être reliées entre eux pour former des lignes de convoyage complexes. La technique de convoyage est entraînée par un puissant moteur électrique qui atteint des vitesses de convoyage de 0,1 à 1,5 m/s selon le modèle.

Le dispositif de tension monté sur le convoyeur à bande lisse assure une tension mécanique continue de la bande, de sorte qu'elle ne se détende pas sous les charges plus lourdes. Les convoyeurs à bande que nous proposons permettent de déplacer des marchandises à la pièce ou en vrac, à l'horizontale, avec un dévers ascendant ou descendant.

Convoyeurs à galets

Les convoyeurs à galets permettent de déplacer des marchandises légères et des petits conteneurs de A à B. Le transport des marchandises s'effectue à l'aide de la force de gravité, en profitant d'un dévers d'environ 5 % ou dans certains cas, également par commande manuelle. Les deux variantes ont l'avantage de ne pas requérir d'entraînement supplémentaire pour le transport des marchandises.

Il n'est généralement pas nécessaire d'ancrer les supports dans ou au sol. Cela permet d'adapter les convoyeurs à galets avec polyvalence aux besoins de l'entreprise. Des passages, des butées de fin de course, des guides latéraux et des convoyeurs à galets incurvés à 45° ou 90° permettent de compléter les lignes de convoyage selon les besoins. Il est par conséquent possible de construire des convoyeurs sur mesure de différentes longueurs, avec des tracés différents. Des supports à trépied, à deux pieds ou à ciseaux réglables en hauteur garantissent à tout moment une hauteur de travail ergonomique.

Types de convoyeur à galets	Caractéristiques
Convoyeur à rouleaux pour charges légères	Les axes sont encadrés des deux côtés par des profilés en U stables, en acier galvanisé Poids de transport jusqu'à 35 kg Raccord de voie inclus : possibilité de coupler facilement les différents éléments
Transporteurs à rouleaux à ciseaux	Mobile, car équipé de quatre roues pivotantes Montage du parcours aisé Se déploient et se replient aisément selon les besoins Possibilité de relier plusieurs convoyeurs à ciseaux à rouleaux pour composer des lignes d'emballage
Convoyeur à rouleaux multidirectionnels	Idéal comme élément de jonction aux croisements en T ou aux points de tri et de distribution Structure stable avec profilés en U Pour des poids de transport jusqu'à 30 kg Avec entretoises centrales pour un transport transversal sûr Équipé de galets de roulement à billes

Rails à galets

Les rails à galets peuvent être utilisés à différents points du système intralogistique pour transporter des charges isolées de manière fiable. Ce système de convoyage robuste peut par exemple être utilisé dans des rayonnages dynamiques, pour le transport de palettes ou comme rails à galets universels. Pour déplacer des marchandises particulièrement lourdes en toute sécurité, les rails à galets peuvent également être montés directement sur un sol approprié. Ils conviennent aussi bien pour le transport transversal que pour le transport longitudinal.

Les différents profilés en U sont fabriqués en acier résistant à la corrosion ainsi qu'à de nombreux acides et substances chimiques. Ils sont aussi particulièrement résistants à la flexion et à la torsion. Les roulements à billes à gorge profonde, sans entretien, qui équipent certains rails à galets garantissent, en outre, une longévité accrue. Nous proposons des rails à galets dans les versions suivantes :

Versions de rails en U à galets	Poids de transport maxi	Capacité de charge par galet	Diamètre par galet	Entr‘axe
RU - normal, sans boudin de roue	25 kg	6 kg	28 mm	33 à 100 mm
RU - avec boudin de roue	25 kg	5 kg	28 mm	50 à 100 mm
SF - normal, sans boudin de roue	35 kg	12 kg	30 mm	33 à 100 mm
SF - avec boudin de roue	35 kg	12 kg	30 mm	50 à 100 mm

Supports à rouleaux / à billes

Les supports à rouleaux ou à billes pratiques permettent d'acheminer facilement des charges isolées ou des charges longues telles que des planches ou des lattes vers une zone de travail. Les supports à rouleaux, peuvent être placés à proximité d'un établi ou d'un plan de travail et peuvent être facilement réglés en hauteur. L'acier laqué en bleu ou en noir protège les supports à roulettes contre la corrosion, les chocs et les rayures.

Grâce à leur poids faible, les supports à rouleaux se déplacent facilement d'un endroit à l'autre et se placent là où vous en avez besoin. Après utilisation, les supports se replient et se rangent sans prendre de place. Jungheinrich PROFISHOP propose les types de supports à roulettes / à billes suivants :

Caractéristiques	Chevalet à billes à 2 pieds	Trépied à rouleaux en V
Type	Trois tasseaux à billes ou combinaison d'une barre à billes et d'une barre à rouleau	Simple tasseau à billes, rouleau porteur ou galets multidirectionnels, avec support en V
Capacité de charge	200 kg	100 kg
Matériau du rouleau	Acier galvanisé	Acier galvanisé Plastique Tissu spécial anti-abrasion
Hauteur	700 à 1200 mm	630 à 1100 mm
Largeur	350 mm	350 à 600 mm
Équipement	Réglable en hauteur en continu Pliable Tasseaux à roulettes interchangeables Compensation de niveau pour sol irrégulier	Avec ou sans butée latérale Réglable en hauteur en continu Support en V antiglisse Versions pliables

Table à billes

Les tables à billes robustes proposées sont très pratiques pour effectuer de nombreuses tâches différentes dans les services d'expédition et de préparation des commandes. Les cartons et les paquets, les marchandises en vrac ou autres conteneurs de transport bénéficiant d'une surface d'appui plate et stable peuvent être facilement glissés et transportés sur les billes multidirectionnelles de la table, réduisant ainsi les efforts et augmentant la productivité. Selon vos besoins, les tables à billes sont utilisées comme stations de travail séparées ou comme stations de rotation et de distribution entre différents modules de convoyage.

Le plateau de quatre millimètres d'épaisseur des tables à roulettes à billes est encadré par un profilé en U robuste. La stabilité est renforcée par des entretoises soudées en acier plat. Afin de résister aux charges lourdes, les billes sont fabriquées en acier inoxydable et ont une longévité exceptionnelle.
